介绍 Enterprise Architect 13 Beta

试用   购买
借助UML 2.5建模的优点和灵活,结合丰富的工具集, Enterprise Architect 13 Beta打造了一个独有的基于团队,模型驱动的生命周期平台。
宣布发布 Enterprise Architect 13, 其中包括数以百计的新增强功能和技术 用于企业架构,编码,数据库开发、报告和仿真的强大工具。
EA 13 Beta - PDF下载

EA 13 Beta 功能:

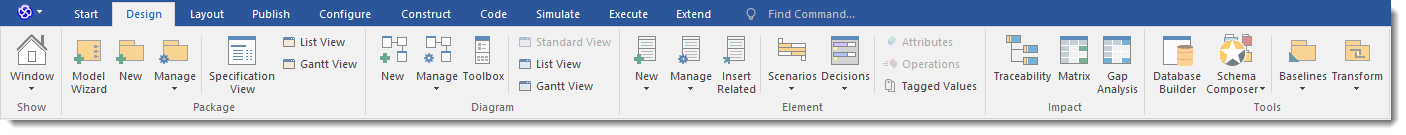

功能区界面
Enterprise Architect 13 Beta: 功能区界面
快速访问所需的工具
风格一致的现代图标,焕然一新的外观和感觉。高效访问,项目管理,检索,图表,图表过滤器及各种加速工具。

帮助类别辅助你轻松快速地部署你任务的专有工具。

功能区类别也集成到链接的文档编辑和规范管理器。

在所有视觉样式中的文件下拉菜单中,命令搜索工具都集成到功能区。提供直接访问专门的搜索和图表。

在整个环境中,使用风格一致且现代的图标。

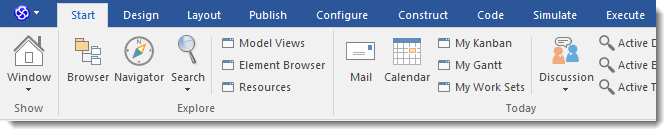

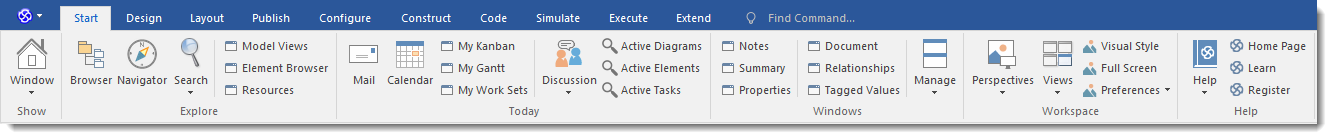

开始:
每天你需要运行的:
  • 普通视图
  • 邮件和日历
  • 访问您的工作
  • 当前搜索
  • 环境和用户界面配置
设计:
建立你的模型:
  • 新建元素和包
  • 新建图
  • 矩阵表和方案
  • 数据库和架构建设
  • 基线和转换

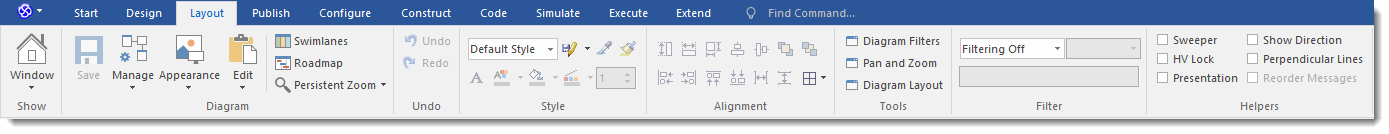

布局:
掌控您图表的外观和风格:
  • 保存和编辑
  • 外观和感觉
  • 字体和色彩
  • 元素的对齐方式和锁定
  • 图过滤器

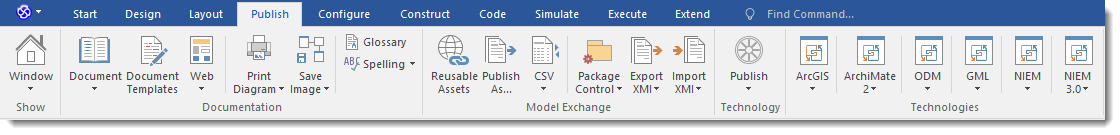

发布:
输出模型信息:
  • 生成rtf和web文档
  • 保存图像和打印
  • 导出 CSV 和 XMI
  • 版本控制和可重用资产服务器
  • 生成模式和技术
  • 专有技术的生成

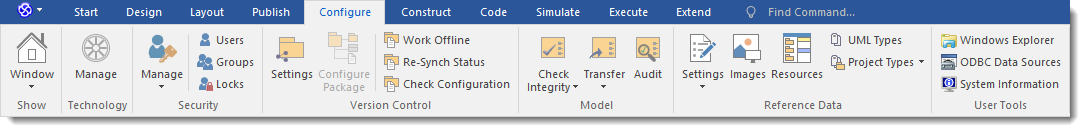

配置:
模型和环境的配置:
  • 管理技术
  • 设置用户和组
  • 版本控制
  • 模型传递和完整性
  • 项目选项和参考数据
  • 项目和 UML 类型
  • 外部工具
构造:
可以帮助您完成项目的工具:
  • 讨论和审阅
  • QA和测试
  • 创建看板、模式和位置
  • 任务,资源搜索和图表
  • 变化、缺陷、问题、任务、事件、决定、搜索和图表
  • 测试 Windows、搜索、报告

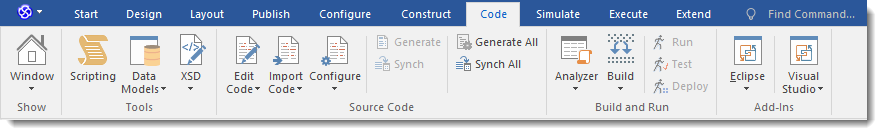

代码:
对各种类型的编码,您需要的:
  • 脚本
  • 数据库的构建
  • 导入/导出 WSDL,XSD
  • 代码编辑器、导入和配置
  • 生成
  • 建立、运行、测试、分析、部署
  • 加载项和集成>

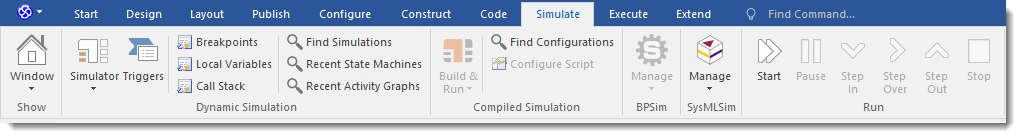

仿真:
使用仿真将您的模型带入现实:
  • 视窗和布局
  • 仿真搜索
  • 生成并运行已编译的模拟
  • BPSim 和 OpenModelica
  • 开始、停止和步进等模拟控制

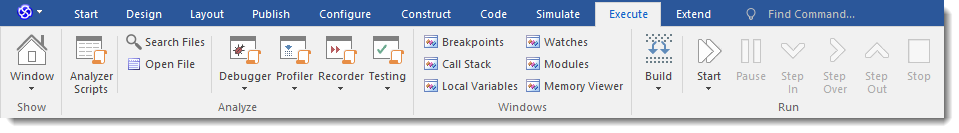

执行:
代码执行:
  • 分析器脚本
  • 搜索和打开文件
  • 访问调试器、Profile、记录器和测试windows
  • 其他执行窗口
  • 生成和快捷运行按钮

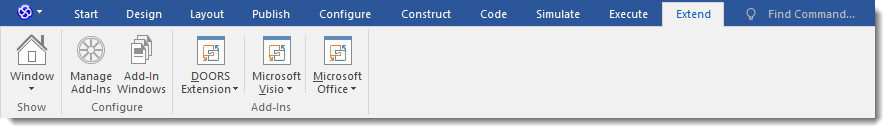

扩展:
扩展和定制Enterprise Architect的功能:
  • 激活并访问插件技术
  • 配置和管理插件的工作方式
  • 方便显示可用插件的列表
  • 访问每个插件帮助和示例模型

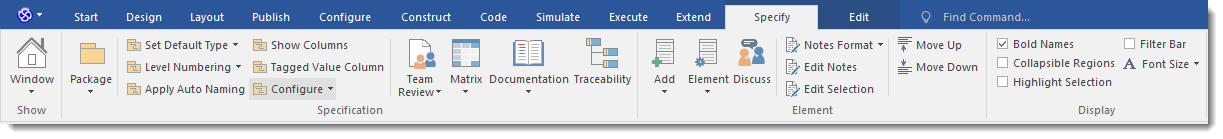

指定:
用于轻松创建和编辑模型元素的工具:
  • 当你访问规范管理器,指定的功能区变为可用
  • 管理基线和审计
  • 管理规范包内的更改
  • 编辑注释和文本选择
  • 发布为 Joomla,HTML 发布或生成文档
  • 访问关系矩阵和可追溯性窗口
  • 访问讨论
  • 编辑元素属性

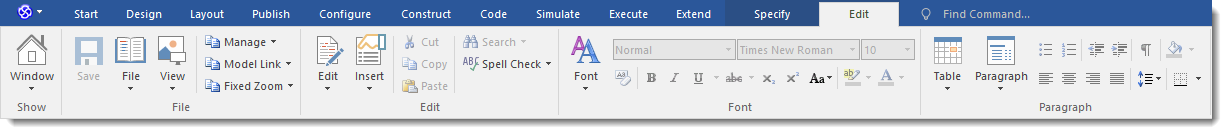

编辑:
丰富和强大的文档编辑功能:
  • 打开编辑的文档时,文档编辑功能区可用
  • 轻松地编辑链接和导入的文件
  • 导入现有文件的内容
  • 管理表、段落、文本对齐方式、拼写和字体
  • 创建一个项目术语表条目和调整页面缩放

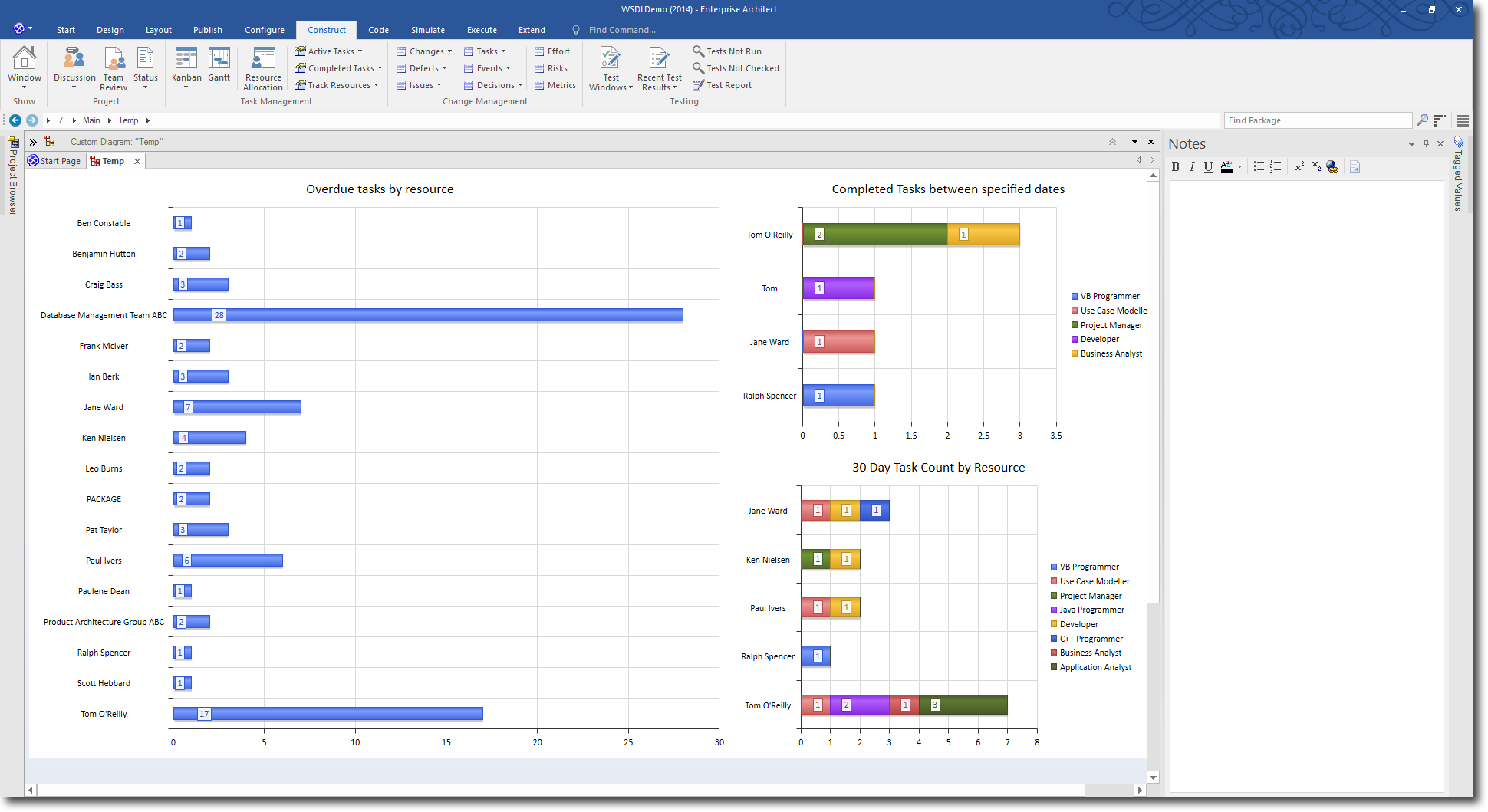

新搜索和图表
Enterprise Architect 13 包括一个完整的新搜索机制,可帮助管理和构建您的模型。

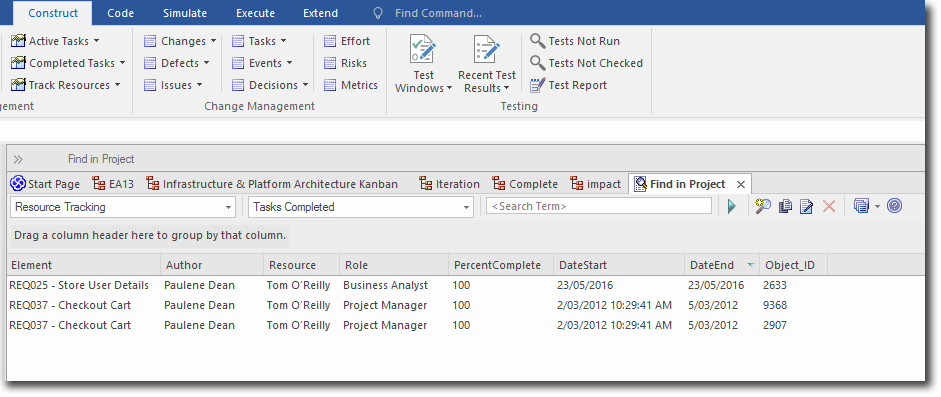

任务

  • 搜索当前任务-现在正在处理的任务
  • 今天结束的任务
  • 今天的要开始任务
  • 过期状态的任务
  • 您还可以创建图表的当前和过期的任务
  • 搜索和图表也可以创建最近完成和所有已完成的任务

资源

  • 跟踪过去30天的资源和角色活动
  • 新建搜索查看根据任务的简短或详细的搜索报告
  • 单击图表资源和任务摘要,就可以容易地建立项目管理的工作仪表板

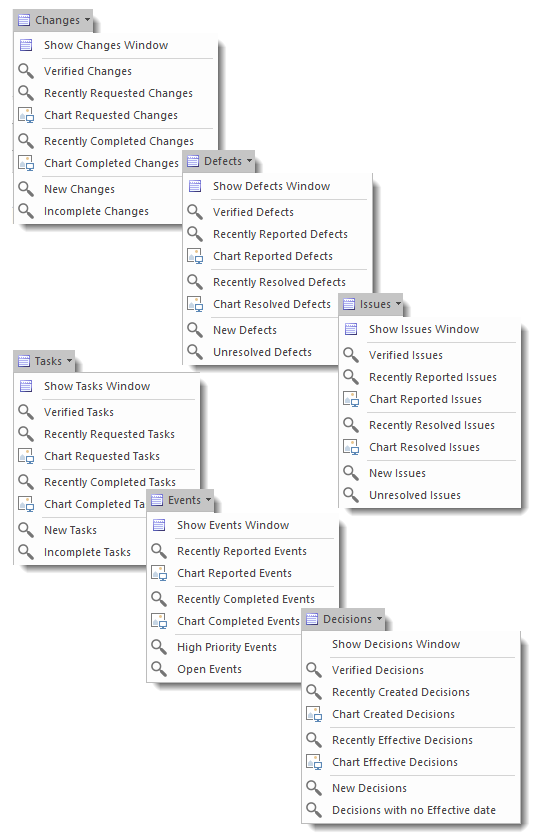

变更管理

  • 变化:
    管理Enterprise Architect内任何更改元素。显示更改窗口,快速查看已验证的变化、新变化和未完成的更改。搜索和图表显示最新的需求和完成的更改。
  • 缺陷:
    显示缺陷窗口,搜索已验证的缺陷、新的缺陷和未解决的缺陷。搜索和图表报告最近的缺陷和最近获得解决的缺陷。
  • 问题:
    显示问题窗口,搜索已验证的问题、新的问题和未解决的问题。搜索和图表显示新问题和未解决的问题
  • 任务:
    显示任务窗口,搜索已验证的任务、新的任务和未完成的任务。搜索和图表显示新任务和未完成的任务
  • 事件:
    显示事件窗口,优先搜索和打开事件。搜索和图表显示最近报道的事件,以及最近完成的事件
  • 决策:
    显示决策窗口,搜索已验证的决策、新决策和未执行的决策。搜索和图表显示最近创建的决策和最近实施的决策

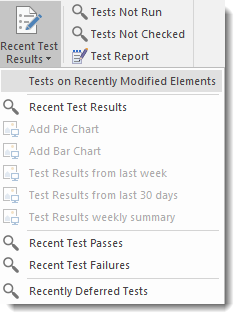

测试

  • 当前测试:
  • 搜索最近修改过的元素,当前的测试结果,通过和差异的测试
  • 在当前测试结果上创建饼图和条形图。图表从最后一周,或30天作为摘要显示测试结果。快速查找未运行或已检查的测试

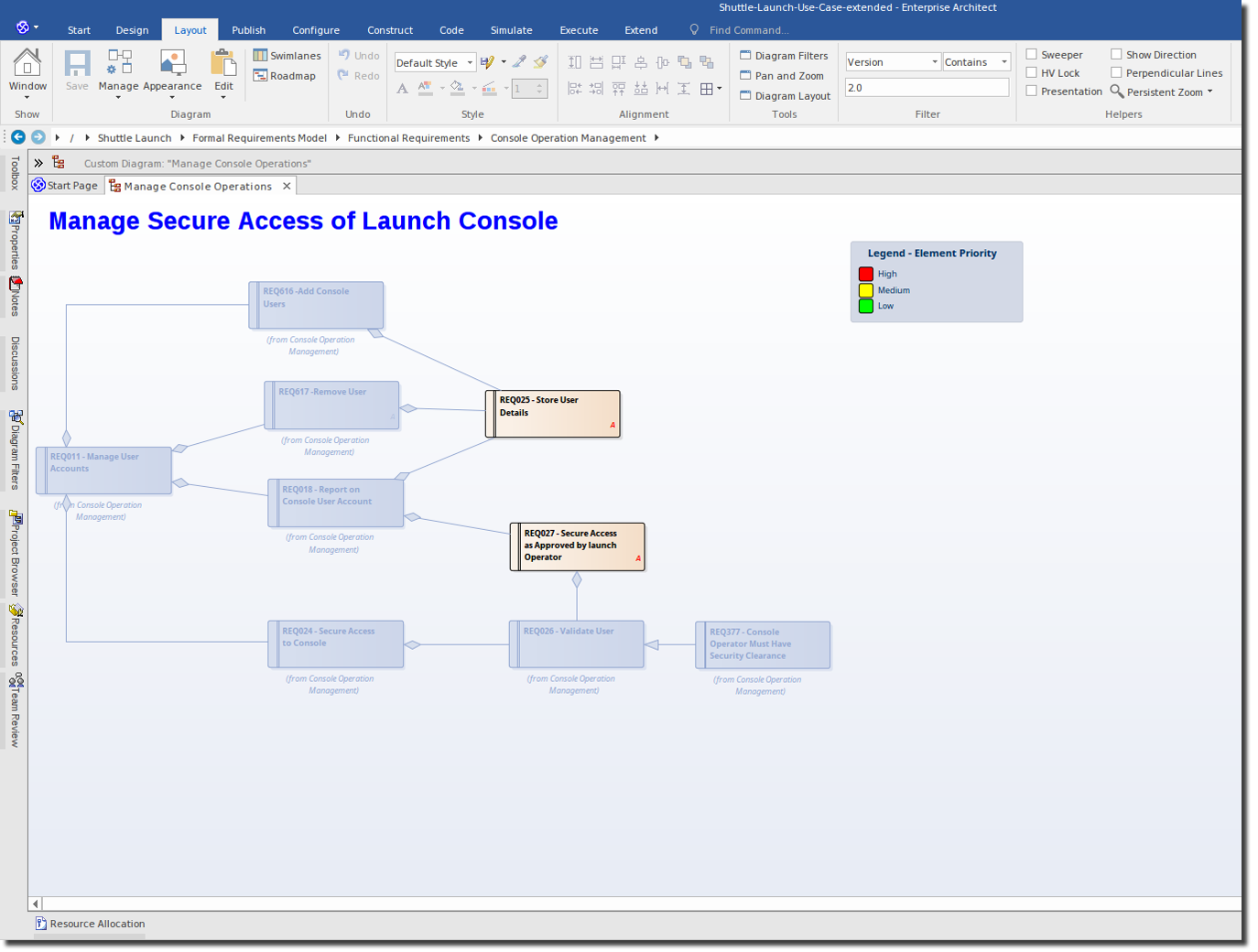

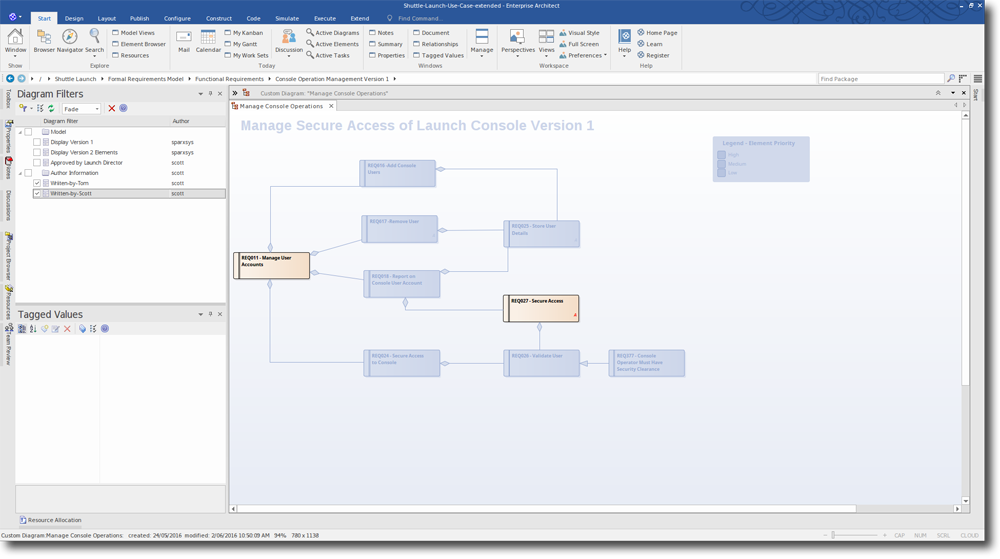

图的过滤器
不破坏基础结构或模型完整性的情况下 图过滤器对图进行修饰来突出显示相关的项目 。
显示方式由特定人员创建,创建在某一天或具有某一特定版本号的模型元素。
Enterprise Architect 13 新的功能区菜单进一步加上元素标记值过滤器、图过 滤器组合、组检查框和快速图过滤器。
元素标记值:
元素标记值过滤器突出显示基于其相应标记值的关系图元素.现在Enterprise Architect可显示超出预算的元素,或某些法律或公司政策相关联的独立需求。 基于大于或小于范围,显示可能的元素。标记值过滤器受主要利益相关者的解释方式来影响图的显示。
Enterprise Architect 13 Beta: 图过滤器 - 使用标签值的图过滤器 Enterprise Architect 13 Beta: 图过滤器 - 使用标签值的图过滤器 Enterprise Architect 13 Beta: 图过滤器  - 编辑图过滤器属性 Enterprise Architect 13 Beta: 图过滤器 - 配置过滤器属性 Enterprise Architect 13 Beta: 图过滤器 - 为错误记录配置图过滤器
Enterprise Architect 13 Beta: 图过滤器 - 用作者名的过滤器 Enterprise Architect 13 Beta: 图过滤器 - 用一组作者名的过滤器 分组和切换过滤器 :
创建过滤器根据特定的群体,更方便地排序、
安排和管理。你可以马上切换多个过滤器
和同时启用过滤器的完整组合 。
图表可显示复杂逻辑,包括联合和互斥。
时间知晓建模

Enterprise Architect 13引入时间知晓模型 - 时间知晓模型允许您查看各种周期性

迁移的模型,并轻松地创建重复的模型元素和图表。 不仅模型随时间变化,元素、

关系图和连接器也是如此。随着时间推移,时间知晓模型利用项目浏览器结构的执行

重复,如同图筛选器能可视化不同元素的版本。

strong>克隆结构:
Enterprise Architect 13 允许您轻松地比较'当前'和'将来'的模型,只需选择您想要更改的包,并使用上下文菜单以 '克隆结构作为新版本' ,用分析图来看到底在每次迭代中发生了什么变化。

不改变'当前' 图的基础结构,您可以将变化实施到后续版本。这种克隆方法提供了实实在在的好处,并允许您在模型开发时拍摄快照。

Enterprise Architect 13 Beta: 时间知晓建模 - 使用图过滤器来突出显示版本 1.0 元素 Enterprise Architect 13 Beta: 时间知晓建模 - 使用图过滤器来突出显示版本 2.0 元素 Enterprise Architect 13 Beta: 时间知晓建模 - 使用图过滤器来突出显示版本 3.0 元素 Enterprise Architect 13 Beta: 时间知晓建模 - 使用图过滤器来突出显示版本 4.0 元素
Enterprise Architect 13 Beta: 时间知晓建模 - 创建克隆元素作为新版本 Enterprise Architect 13 Beta: 时间知晓建模 - 为克隆元素输入新版本数 Enterprise Architect 13 Beta: 时间知晓建模 - 新版本 2.0 克隆元素被显示在屏幕上 克隆元素:
当你克隆单个元素时, Enterprise Architect 自动提示您输入新版本号的值。 这给了你对整体模型的演变与可追溯性更大的控制权。

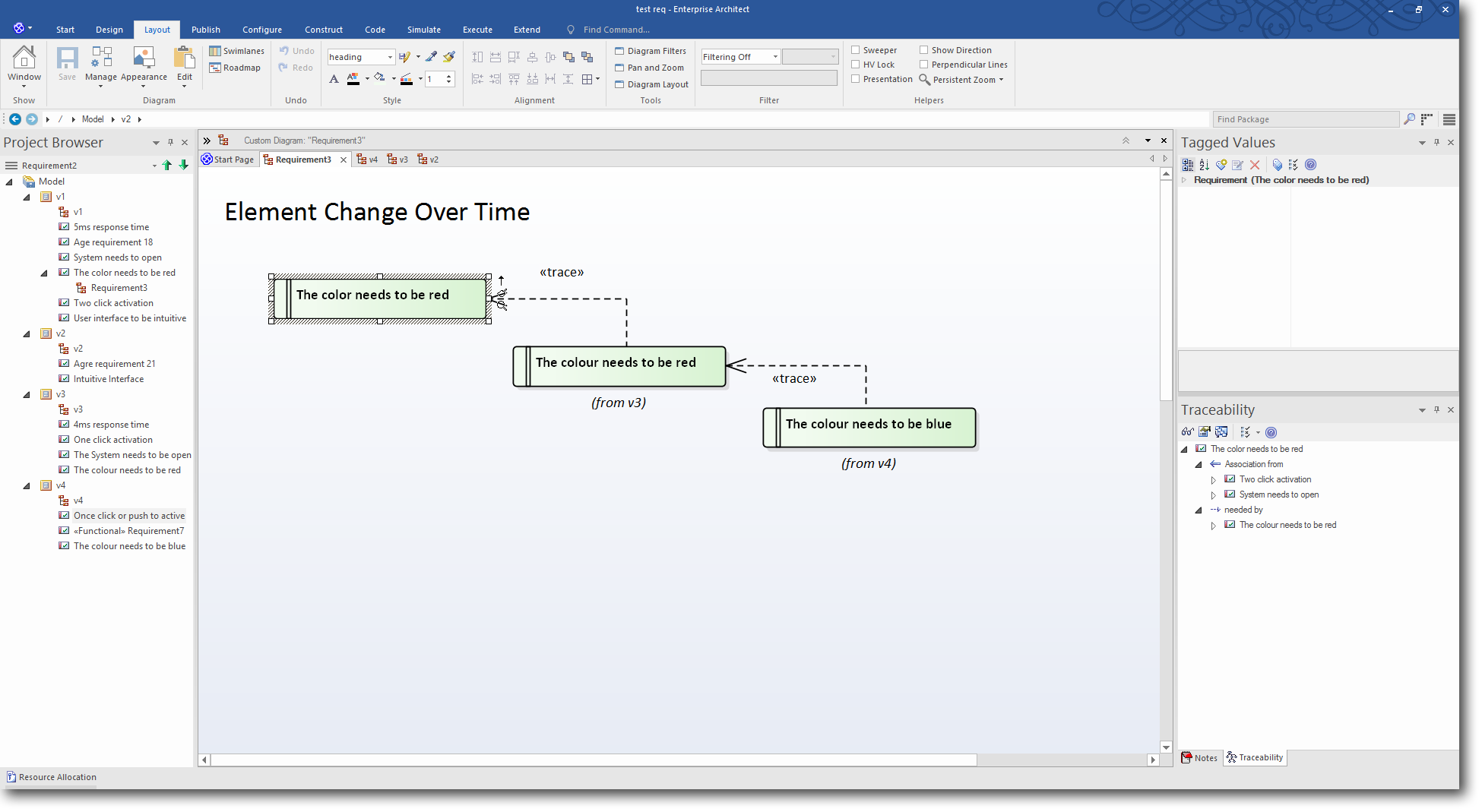

追踪:
演示过去、现在和未来模型时,无需重新构建基础结构。 使用插入相关元素功能自动创建概述了元素演化的每个阶段的可追溯性图。
过滤器:
时间知晓模型可以使用图过滤器来突出显示当前、未来和以前版本中使用的元素。允许快速查看每个版本中修改过的元素。

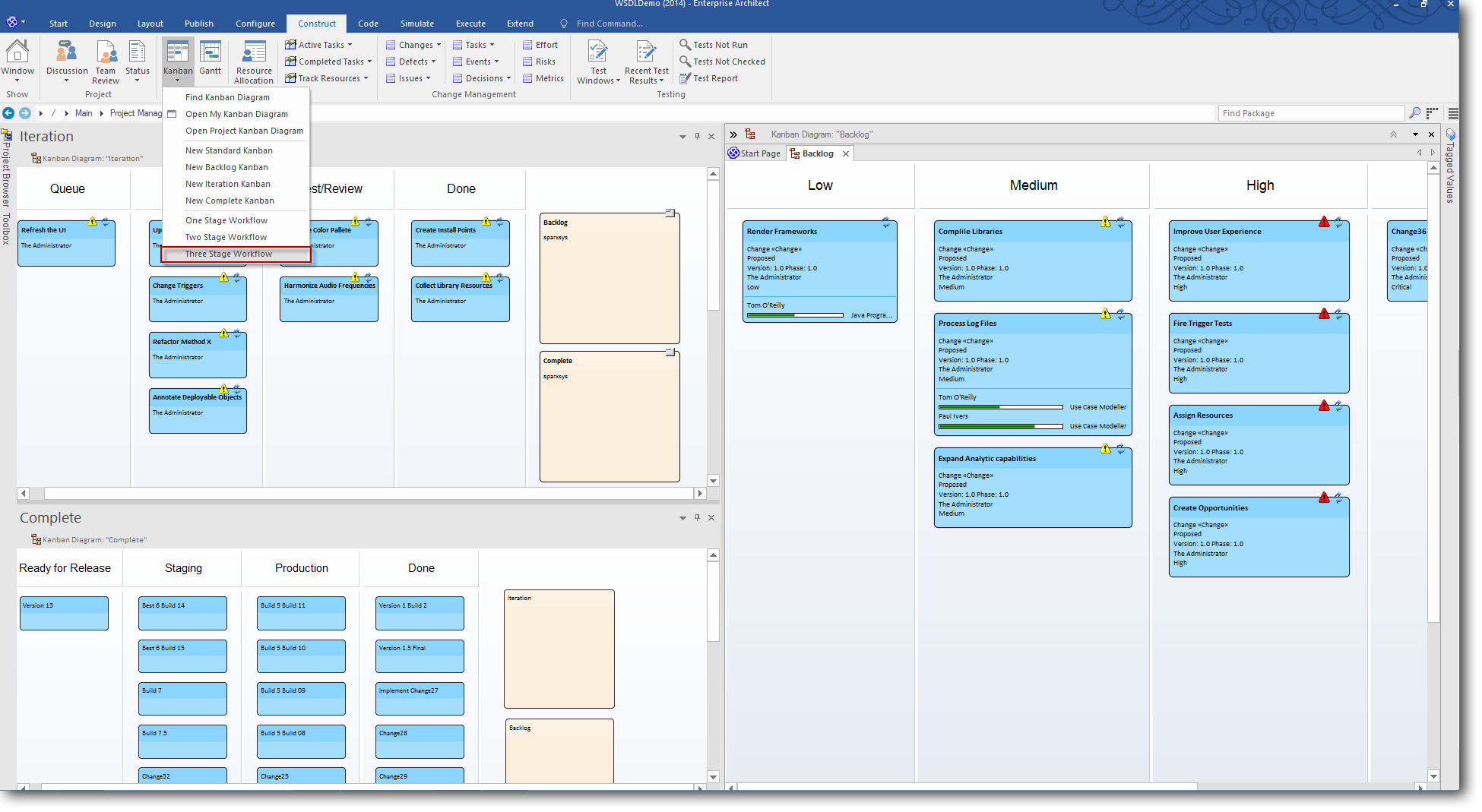

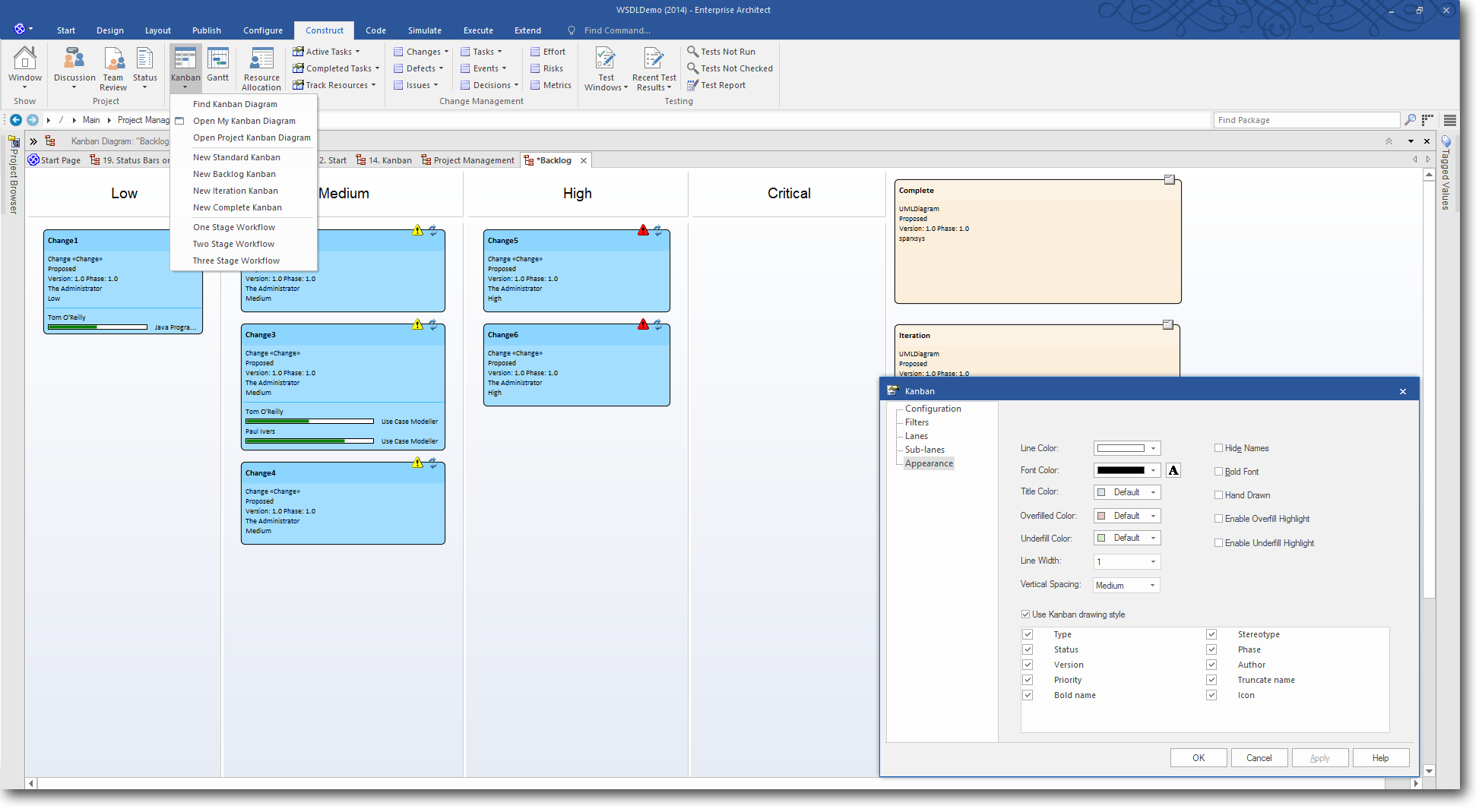

项目管理使用看板
新的看板配置文件模式、元素类型与绘图样式
已添加看板的工作流模型模式,利用积压、复述和完成看板图 ,允许您创建和链接一个、两个或三个阶段看板工作流。
集成 - 看板视图:

看板图改进,允许您可视化当前的团队资源分配到的看板,看到什么资源已分配,和如何关闭完成它的元素。

看板绘画风格可以显示类型、状态、版本、优先顺序、曾用名称、构造型、阶段、作者、截短的名称和图标。

既有功能,像车道和子道依然可用,主机可用的样式选项还包括颜色和字体。

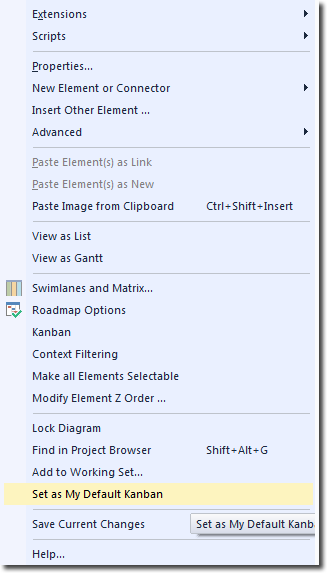

设置的默认看板:

在共享模型中独立类或项目类,可设置默认看板。使用'我的看板'来跟踪你的工作,利用项目看板选项来参与团队的共同工作

新的内置搜索引擎在模型中可以检索所有看板,帮你控制所有直观图。这些菜单项都可以从构造功能区访问。

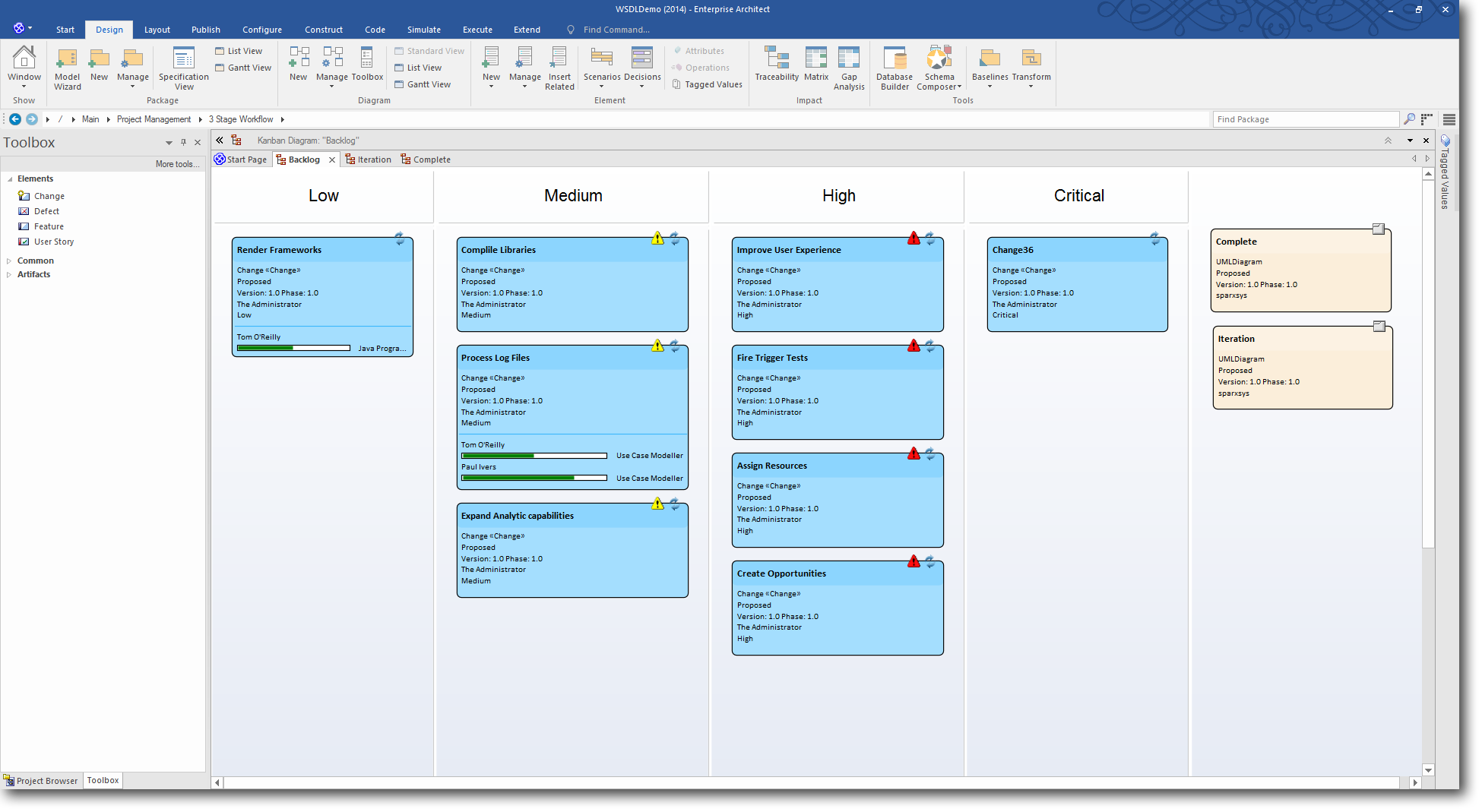

元素类型:

Enterprise Architect 13 包括一个新的看板工具箱和常用的看板图元素集合

元素包括现有的Enterprise Architect元素和变化、缺陷、功能和用户叙述类型。

图表类型:

Version 13支持现有的标准类型中添加了三个新的图表类型的看板:积压看板、复述看板和完成看板

这三种看板可互相配合使用,组成强大的看板工作流程,使元素在看板之间移动变得容易。

当前复述看板中有没完成的任务吗? 可以将它移动到积压看板,等待下一次处理

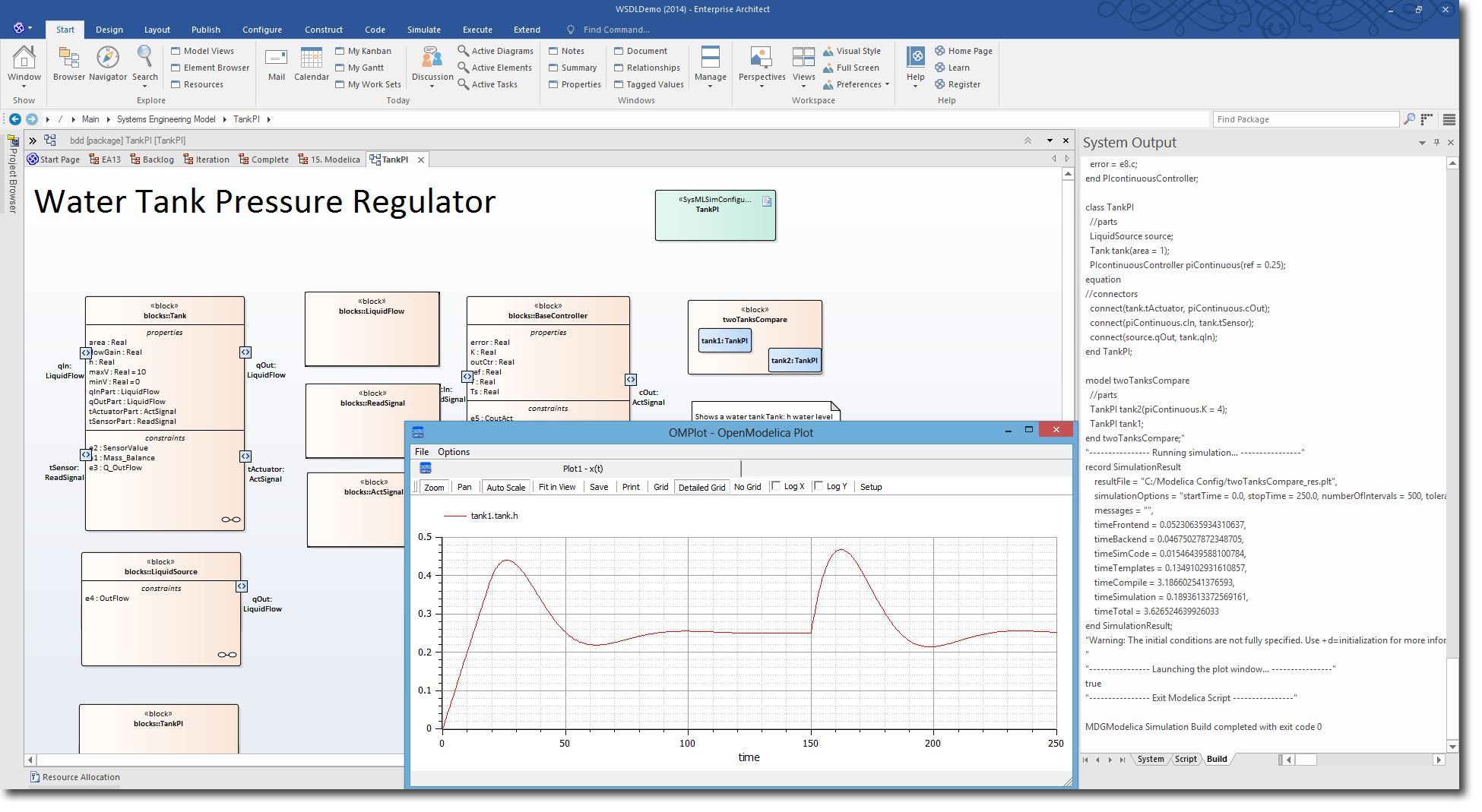

使用OpenModelica的SysML仿真
通过OpenModelica集成可以模拟和图形化SysML参数模型

在汽车、航空航天、机器人和电厂行业内基于方程建模的复杂交互设计系统。如含机械、电气、电子、液压、热,控制、电力或面向过程的子组件的系统

OpenModelica 支持更改设计和使用情况的分析和评价,在设计过程早期通过改进变量加快开发进程。

在整个运行范围,使用Enterprise Architect SysML模型来模拟整个产品的行为

下载白页文件: 使用OpenModelica进行SysML仿真

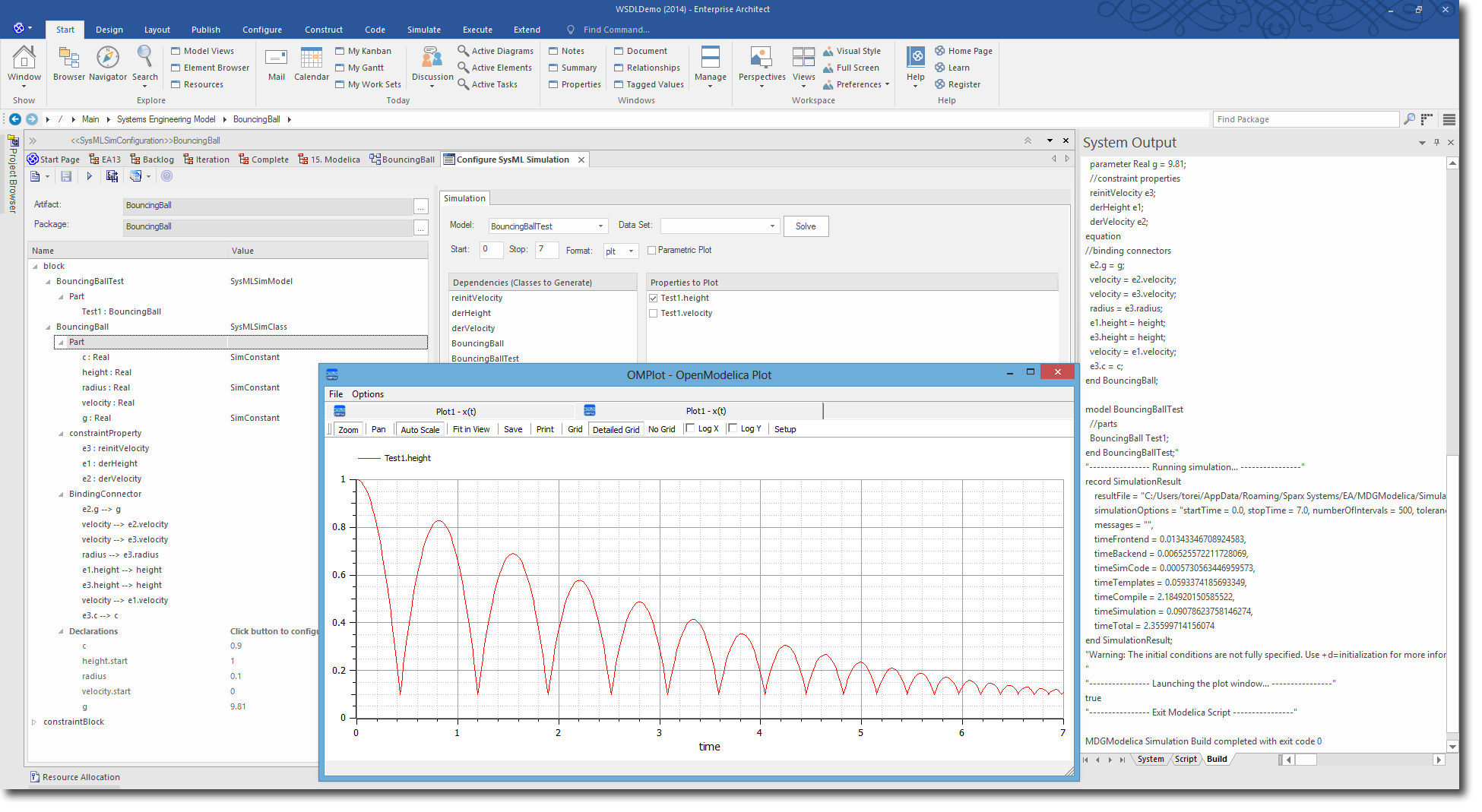

模拟与图形:

OpenModelica从你SysML模型可以通过产生令人信服,包含丰富信息的图表来解释复杂的数学结果。屏幕图上所示的示例: 一个弹跳球在SysML模型中建模,它随着时间的推移,生成一个OpenModelica的高度图形

此图可以用于解释一系列可描绘SysML模型中深层次不明显的因素,从重力、高度、对象质量和其它的积分系统组件。

Enterprise Architect的核心功能推动了数学分析的应用。

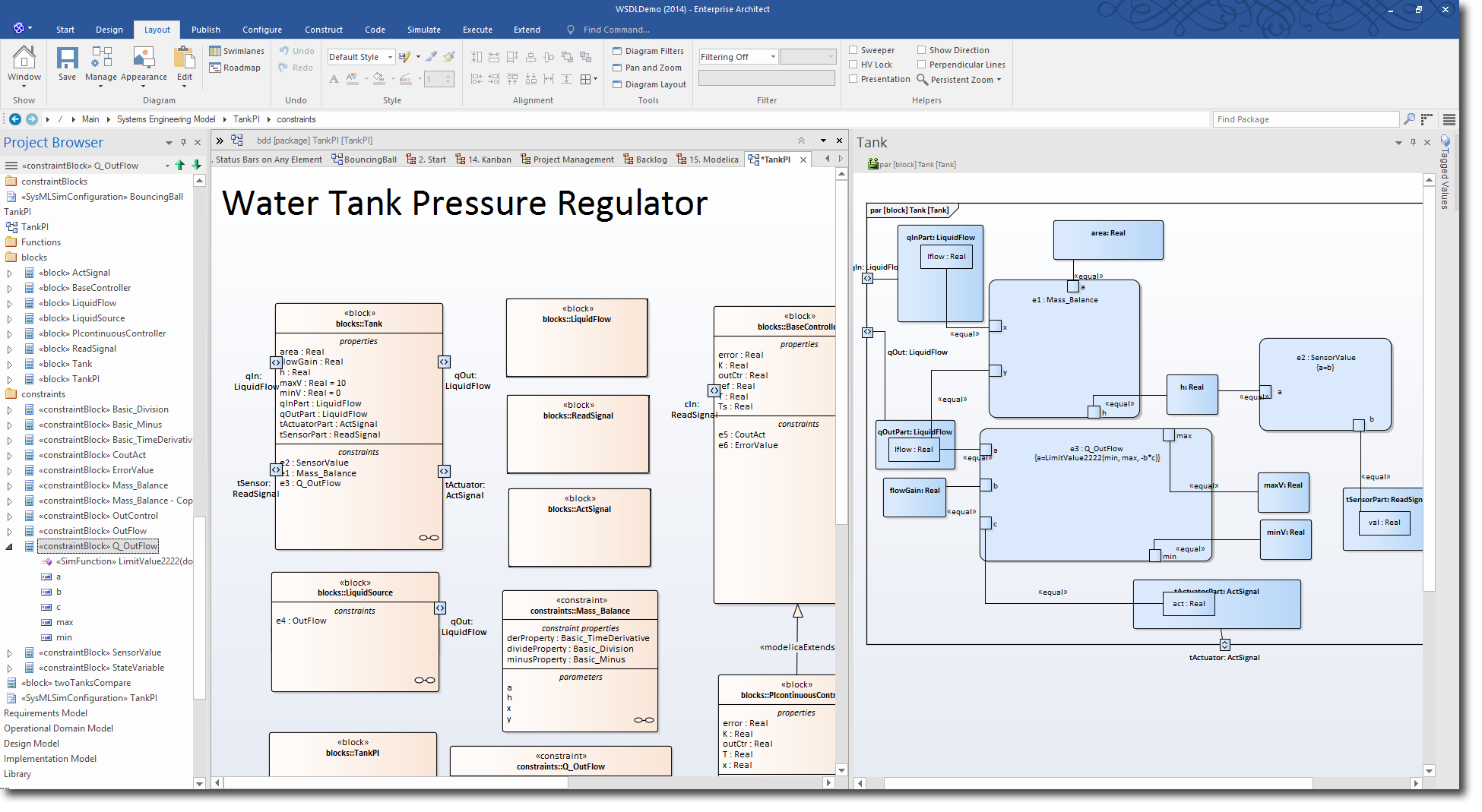

描述与注释:

无需离开Enterprise Architect,就可以在SysML模型中用令人信服的数学图表,注释你现有的SysML 模型、指定默认值、定义测试模型和指定在模拟运行时适用的参数。

无需离开Enterprise Architect,就可以完成详细的模拟,得到令人信服的数学公式的图形表示。

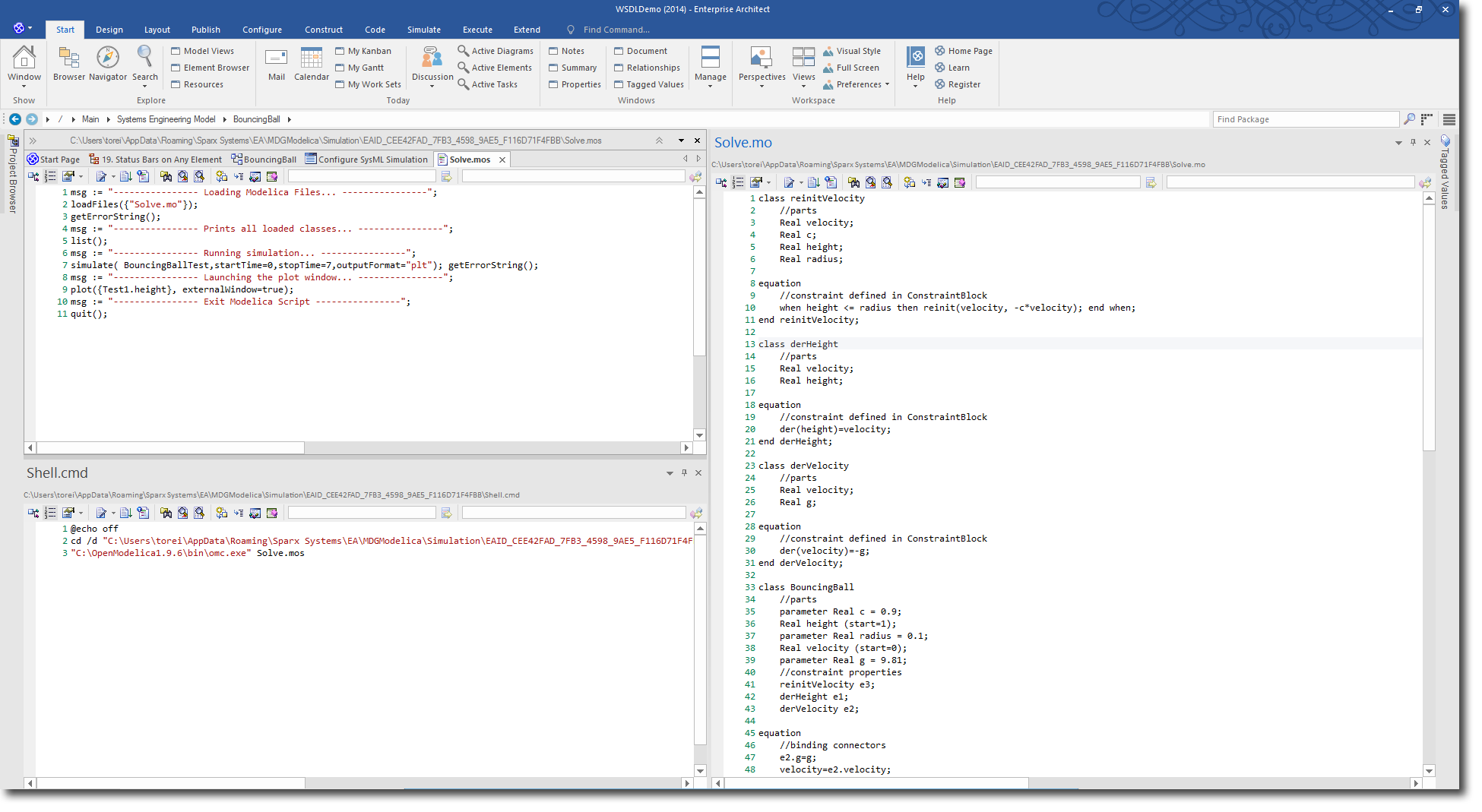

生成OpenModelica代码:

从SysML块和约束块生成OpenModelica代码。生成的代码块之间的联系。通过代码模板定制生成代码。

改进互操作性、集成和标准支持

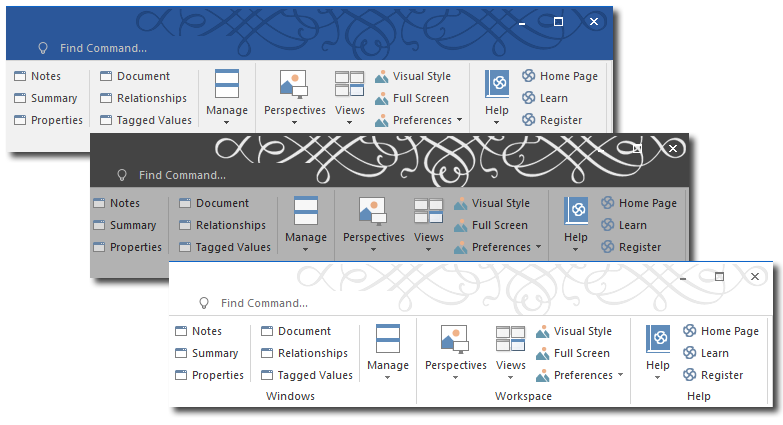

Office2016可视化风格:

这是所有新安装的默认设置风格

  • 优化功能区,命令搜索功能可选不同主题。
  • 包括基本和高亮颜色使用的使用选项。

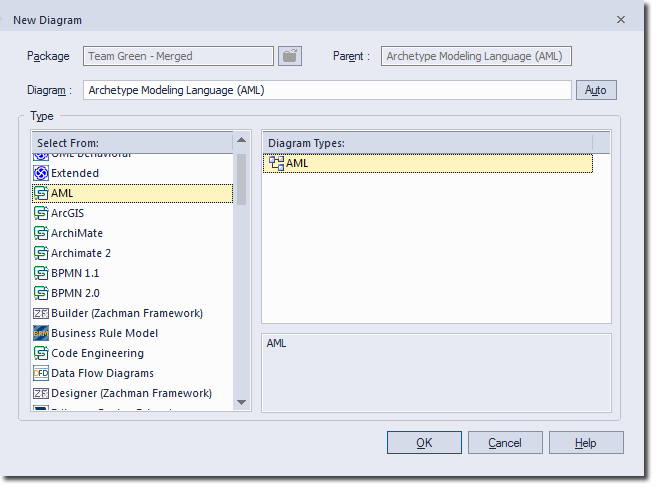

AML的MDG:

新增原型建模语言 (AML)的MDG :

  • 实施 OMG AML beta 1 规范
  • 定义用于建模原型模型 (AMs) 的标准方法
  • 支持临床信息建模方案 (交换) 工件的构造
改进对Linux/Mac兼容性:

改进Enterprise Architect对Linux和Mac OS的支持性能。

  • 更新对话文本防止文字被截断。
  • 在Linux和Windows之间共享模型时,默认字体(Carlito)大小匹配。
  • 改进图的渲染。
增强代码工程:

增强支持C# 6 :

  • 属性初始和成员函数使用表达式的双向工程。
  • 更新支持条件访问运算符和字符串插值的解析器。
  • C# 状态机生成样式现在由 C# 特定选项控制。

增加支持: Java 8,C++11,PHP 5.6 ,ADA 2012。

  • 增强ADA代码同步。
  • 现在面向对象位字段支持双向工程。

更新: C分析器、VB.Net 分析器、XSD生成、代码编辑器c++的解析,WSDL导入

  • 改善PHP语法高亮的黑色主题。
  • 改进代码模板编辑器功能。

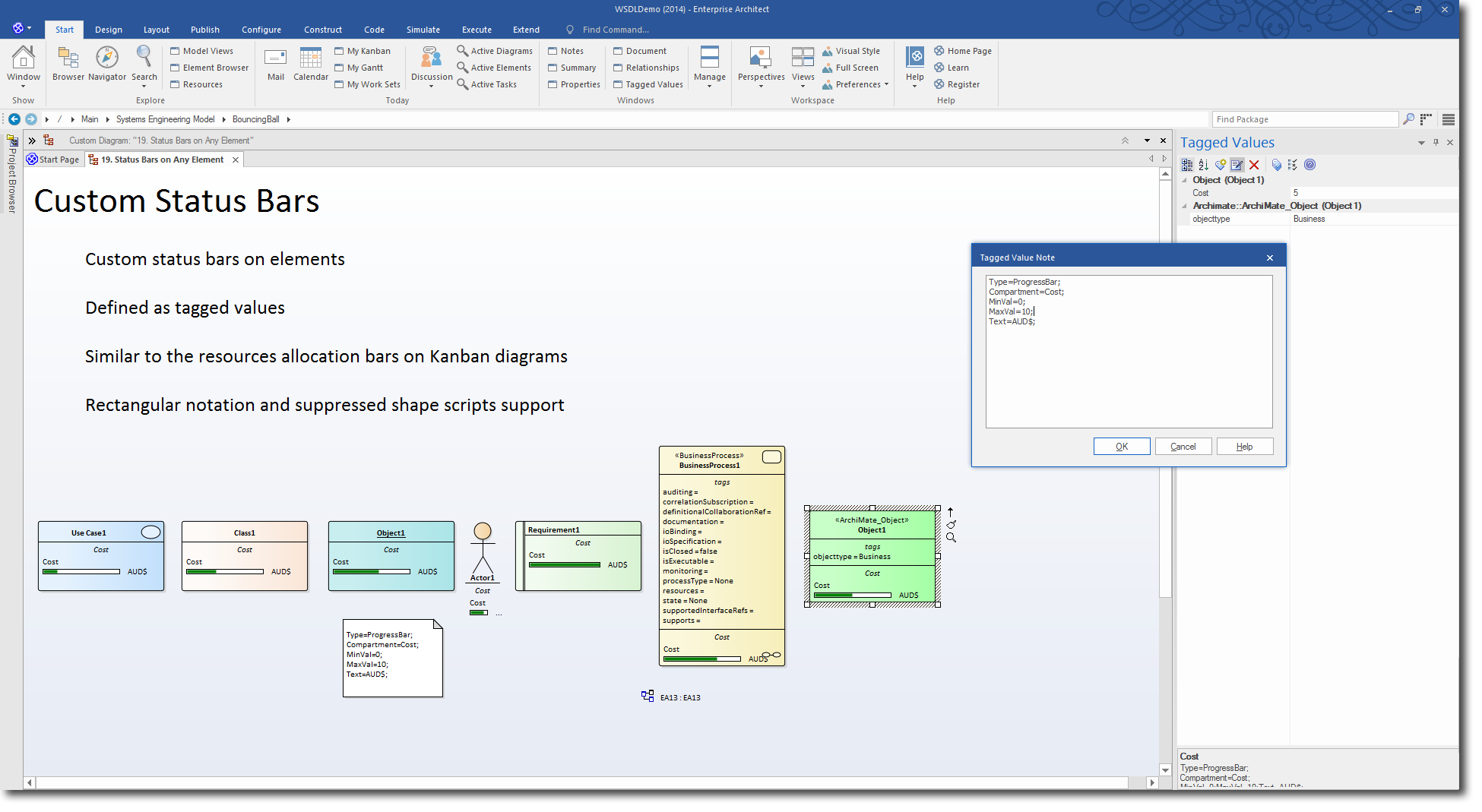

自定义进度栏:

Enterprise Architect 13 现在允许您将自定义进度栏放在任何元素上,支持矩形符号和形状脚本。

使用标记值定义,用户可以创建和命名自己的分栏、紧靠自定义的文本栏图形显示状态栏值,并设置最大和最小范围值(默认值 0-100)。

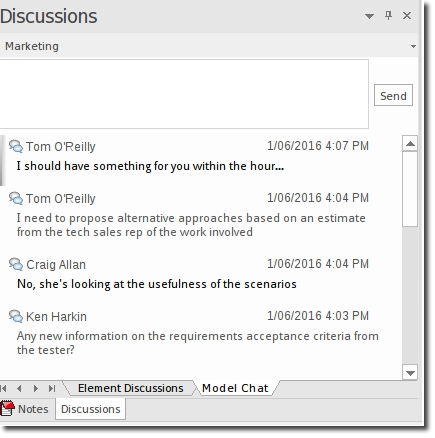

模型内聊天:

对于团队,通过存储库,可配置接收/发送任务具体消息

  • 快速团队沟通
  • 到模型元素的超链接
  • 增强团队获知最新的信息
  • 如果已关闭模型聊天窗口,通知栏会显示信息

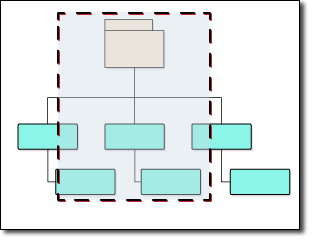

图:

灵活性和清晰度:

  • 从图属性或功能区保存默认的缩放级别。
  • 增加灵活地移动和复制图中的元素。
  • 更多的信息视图渲染显示选项。
  • 更多对应的用户字体偏好选项。
  • 在序列图上显示不同粗细的连线。

发布到 Joomla:

发布灵活:

  • 包和内容将直接发布到Joomla数据库。
  • 通过ODBC直接连接到Joomla数据库。
  • 写入页和菜单导航模型。

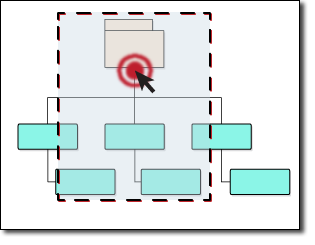

图的影像图谱:

可视化资源:

  • 为模型中所有图创建和维护图的影像图谱。
  • 该选项被添加到项目选项对话框。
  • 为所有图创建图像。
  • 启用后,每次任何用户保存图时,图像和图像映射被保存。

改进BPMN:

改进快速画图和界面:

  • 改进BPMN从工具箱中对游泳池和车道的拖放。
  • 在图上设定流程方向时,改进了"撤消"和"重做"的行为。
  • 在调整大小时使用拐角控制调整其他物体的位置。
  • 更新的示例模型。

改进NIEM:

协调且灵活的连接:

  • 改进增长点生成。
  • 对于参考架构,现在为所有增长类型生成增长点。
  • 所有其他架构类型,只在建模时生成增长点。
  • 现在从AssociationType元素引用PropertyHolder类型现在生成参考属性。

改进SysML:

  • 改进显示SysML参数图。
  • 改善SysML块粘贴对话框的行为。

文档和报告:

精炼的处理和细节:

  • 增强的关系报告。
  • 使用新的报告字段,范围作用和关联,扩展更详细的沟通。
  • 更大的适应性和处理分钟图的详细信息。

XMI:

用于导入和导出的高级功能:

  • ECore 生成现在链接到正确的URI字符串类型。
  • 改进XMI对双向映射的NIEMprofile的处理。

API:

优化对元素、图和模型构件的操作:

  • 新的属性和方法提供对元数据和模型设计高级访问。
  • 改进广播信息 EA_OnPreNewElement 和 EA_GetRibbonCategory
  • 现在Repository.FindObject支持搜索视图节点。

存储库更新:

改进响应能力和集成:

  • 连接存储库时,检测并通知用户安全、驱动和访问时存在的问题。
  • 改进参考数据导入。
  • 现在可以对PostgreSQL存储库应用泳道、矩阵和看板图的profile。

云服务:

优化数据处理:

  • 当连接到云服务器时,支持互联网协议版本 6 (IPv6), 增加了SQL update语句的最大长度。
  • 提高了大请求时的性能,如保存链接文档。

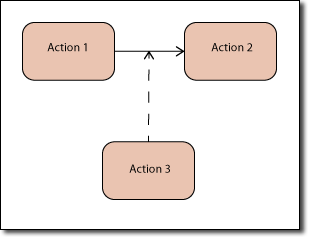

连接器的链接:

元素之间不需要:

  • 元素到连接器或连接器到连接器。
  • 链接到连接器的需求已经说明为什么该连接器是存在的。

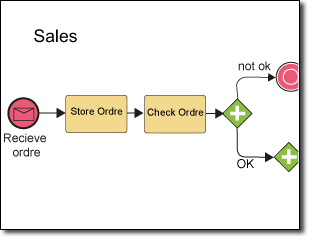

扩展BPSim:

Xpath添加表达式支持:

  • 在生成BPSim中指定不带扩展名的表达式。
  • Xpath和Java之间切换仿真属性中的表达式。
  • 支持单个任务上的多个表达式。

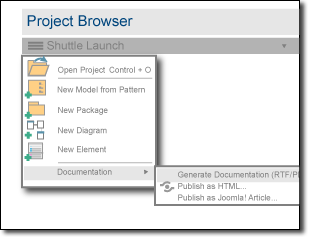

项目浏览器的新菜单:

项目浏览器"模型概述"的新下拉式菜单可以访问:

  • 从模式打开项目,新建模型。
  • 新建包、图表和元素。
  • 在项目浏览器中查找。
  • 代码和文档生成。
资源
观看介绍性视频网络研讨会录音,阅读分步教学指南,方便地搜索在线的用户指南。

在PDF格式的最新帮助主题

  • 时间知晓建模: 下载
  • 使用 OpenModelica 的参数化仿真: 下载
  • 架构创作器: 下载
  • 可重用资产服务 (RAS): 下载
