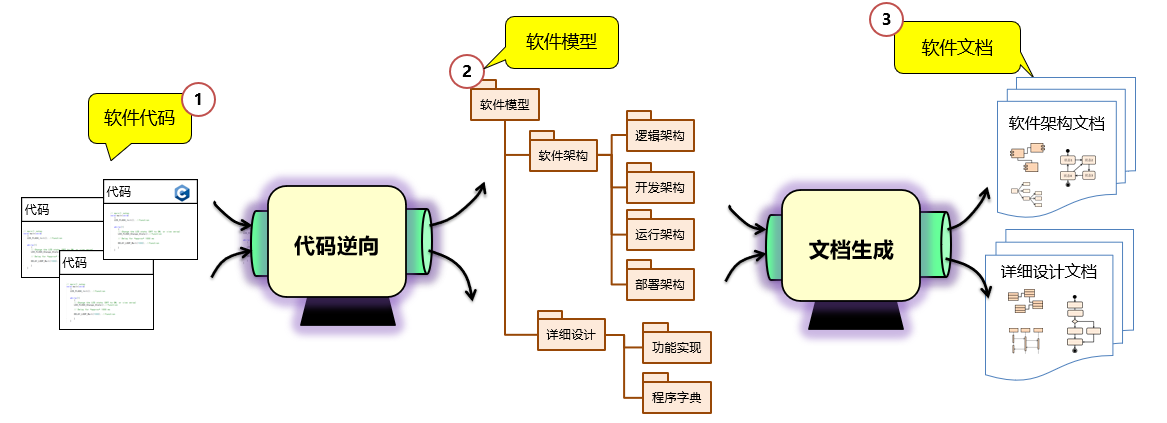

| 帮助客户基于现有软件代码逆向设计模型： |
| 1. 代码逆向模型 //工具： EA+CodeEngineer |
|
代码逆向《软件架构模型》
代码逆向《详细设计模型》 |
| 2. 模型生成设计文档 //工具：文档生成器 |
|
生成《软件架构文档》
生成《软件详细设计文档》 |
 |
| 《代码逆向模型服务》by 火龙果科技 |
| |
| 服务：代码逆向模型 |
| 软件 |
建模工具EA
Code Engineer：代码正逆向
文档生成器 |
| 服务 |
现有系统的建模
模型生成文档 |
|
|
| 技术问题，欢迎联系我们 |
| teacher@uml.net.cn
010-62670969 |
|
|
目录
用户手册：Code Engineer
1.Code Engineer简介
2.模型生成C代码
3.Go语言代码逆向模型
4.基于模型的代码定位和编辑
5.提供结构模型和行为模型的互相定位能力
6.基于状态图生成可执行代码，并执行测试验证 |
|
| 1、Code Engineer简介 |
| 《 Code Engineer 》是由火龙果软件开发的 EA 插件，目的是提供模型到 C 代码的正向和逆向工程支持。 C 语言是面向过程的语言，所以大多数 UML 建模工具仅能够有效的进行 C++ 等面向对象语言的模型代码到模型的逆向，而缺乏对 C 代码的完整逆向功能。为此《 Code Engineer》为 EA 提供了模型面向 C 代码的正向和逆向工程支持。具体功能如下： |
 |
| 下面对《 Code Engineer 》的功能进行简要介绍，附带提供相关的操作演示视频。 |
| 2、模型生成C代码 |
提供了模型生成 C 代码的正向功能：
• 从类图生成 C 的结构性代码。
• 从活动图生成 C 的处理过程代码。
• 从状态图生成 C 的事件处理代码。 |
 |
基于类图生成C的结构代码，包括：
• 类的属性生成变量的声明；
• 类的操作生成函数的声明。 |
|
 |
基于活动图生成 C 的函数实现代码，包括：
• 赋值语句
• 控制语句
• 函数调用 |
|
 |
基于状态图生成C的基于事件处理的行为代码，包括：
• 状态
• 事件
• 操作 |
|
| 3、C语言代码逆向模型 |
《 Code Engineer》提供了 C 代码到模型的逆向功能：
• 从 C 结构代码逆向程序结构模型。
• 从 C 行为代码逆向函数处理流程图。
• 从行为代码逆向函数调用关系图。 |
 |
|
 |
从 C 结构代码逆向程序结构模型，包括：
• 类（属性，操作）
• 类之间的关系 |
|
 |
从 C 行为代码逆向函数处理流程图，包括：
• 活动
• 条件判定
• 循环判定
• 选择判定 |
|
 |
从行为代码逆向函数调用关系图 , 包括：
• 函数之间的调用
• 函数访问变量 |
|
| 4.基于模型的代码定位和编辑 |
提供模型和代码的互相定位，以便支持开发人员对代码的快速定位和理解能力：
• 让开发者可以通过模型快速定位代码，进行代码编辑。
• 也可也通过代码快速定位模型，以便通过模型充分的理解代码。 |
 |
| 5.提供结构模型和行为模型的互相定位能力 |
对软件设计进行完整的理解，需要静态视图和动态视图的综合，所以《 Code Engineer 》提供了静态模型和动态模型的互相定位能力：
1) 从静态结构模型定位到 动态行为模型，可以快速理解：
• 结构模型中的属性在哪些过程模型被实例化为变量。
• 结构中的操作在哪些过程模型中被实例化为活动。 |
 |
2) 从动态行为模型定位到静态结构模型，可以快速理解
• 行为处理的变量来自于哪些结构的属性；
• 行为处理中的活动来自于哪些结构的操作； |
 |
| 6. 基于状态图生成可执行代码，并执行测试验证 |
对于高可靠系统， 状态机是软件行为设计的规范形式，如果能够从状态图生成可执行的 Code ，将明显提高开发的效率和质量，而状态图作为设计的结果，又可以作为测试的依据，基于状态图 验证对应的代码，实现软件闭环设计与验证。 CodeEngineer 支持开发者提供基于行为模型的开发和测试：
1) 在 EA 中建立状态模型 ;
2) 在 Code Engineer 生成可执行代码 ;
3) 编译，生成 《可执行程序》 ；
4) 在目标机器运行《可执行程序》 ;
5) 在 CodeEngineer 使用 state machine 进行测试程序。 |
 |
|
|
如果您希望了解更多信息：
• 欢迎访问建模者频道 http://www.sysml.org.cn/
• 也欢迎直接联系我们 teacher@uml.net.cn， 010-62670969
|
|
|
