示例脚本

色带

配置>参考数据> UML类型>构造型（指定构造型）：Shape Script + Assign，或

配置>参考数据> UML类型>构造型（指定构造型）：Shape Script + Edit

//基本形状

形状主体

{

setfillcolor（255，0，0）; //（R，G，B）

矩形（0，0，90，30）; //（x1，y1，x2，y2）

setfillcolor（0，255，0）; //（R，G，B）

椭圆（0，30，90，60）; //（x1，y1，x2，y2）

setfillcolor（0，0，255）; //（R，G，B）

矩形（0，60，90，90）; //（x1，y1，x2，y2）

}

//单条件形状

形状主体

{

如果（HasTag（“触发器”，“链接”））

{

//仅当对象具有标记值Trigger = Link时才绘制

//设置路径的填充颜色

setfillcolor（0，0，0）;

startpath（）; //开始寻找路径

moveto（23，40）;

lineto（23，60）;

lineto（50，60）;

lineto（50，76）;

lineto（76，50）;

lineto（50，23）;

lineto（50，40）;

endpath（）; //结束追踪路径

//用填充颜色填充跟踪路径

fillandstrokepath（）;

返回;

}

}

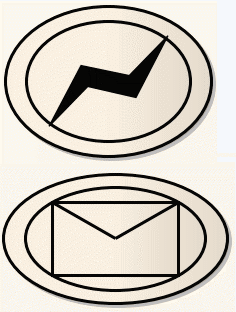

//多条件形状

形状主体

{

startpath（）;

椭圆（0，0，100，100）;

endpath（）;

fillandstrokepath（）;

椭圆（3，3，97,97）;

如果（HasTag（“触发器”，“无”））

{

返回;

}

如果（HasTag（“触发器”，“错误”））

{

setfillcolor（0，0，0）;

startpath（）;

moveto（23，77）;

lineto（37，40）;

lineto（60，47）;

lineto（77，23）;

lineto（63，60）;

lineto（40，53）;

lineto（23，77）;

endpath（）;

fillandstrokepath（）;

返回;

}

如果（HasTag（“触发器”，“消息”））

{

矩形（22，22，78，78）;

moveto（22，22）;

lineto（50，50）;

lineto（78，22）;

返回;

}

}

//子形状

形状主体

{

矩形（0，0，100，100）;

addsubshape（“ red”，10，20）;

addsubshape（“ blue”，30，40）;

addsubshape（“ green”，50，20）;

addsubshape（“ red”，100，20）;

形状红色

{

setfillcolor（200，50，100）;

矩形（0，0，100，100）;

}

形状蓝色

{

setfillcolor（100，50，200）;

矩形（0，0，100，100）;

}

形状绿色

{

setfillcolor（50，200，100）;

矩形（0，0，100，100）;

}

}

//可编辑的字段形状

形状主体

{

矩形（0，0，100，100）;

addsubshape（“ namecompartment”，100，20）;

addsubshape（“ stereotypecompartment”，100，40）;

形状名称室

{

h_align =“中心”;

editablefield =“名称”;

矩形（0，0，100，100）;

println（“ name：＃name＃”）;

}

形状定型室

{

h_align =“中心”;

editablefield =“定型”;

矩形（0，0，100，100）;

println（“ stereotype：＃stereotype＃”）;

}

}

//返回语句形状

形状主体

{

如果（hasTag（“ alternatenotation”，“ false”））

{

//绘制ea的内置字形

drawingativeshape（）;

//使用return语句退出脚本

返回;

}

其他

{

//备用符号命令

// ...

矩形（0，0，100，100）;

}

}

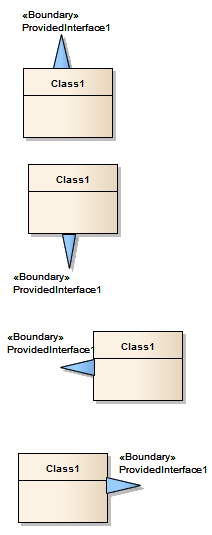

//父边上的嵌入元素形状位置

形状主体

{

defsize（60,60）;

startpath（）;

如果（有财产（“父母”，“最高”））

{

moveto（0,100）;

lineto（50,0）;

lineto（100,100）;

}

if（hasproperty（“ parentedge”，“ bottom”））

{

moveto（0,0）;

lineto（50,100）;

lineto（100,0）;

}

如果（有财产（“父母”，“左”））

{

moveto（100,0）;

lineto（0,50）;

lineto（100,100）;

}

如果（有财产（“父母”，“权利”））

{

moveto（0,0）;

lineto（100,50）;

lineto（0,100）;

}

endpath（）;

setfillcolor（153,204,255）;

fillandstrokepath（）;

}

//云路径示例形状

形状主体

{

StartCloudPath（）;

矩形（0，0，100，100）;

EndPath（）;

FillAndStrokePath（）;

}

//连接器形状

形状主体

{

//画一条虚线

noshadow = true;

setlinestyle（“ DASH”）;

moveto（0,0）;

lineto（100,0）;

}

形状来源

{

//在源端画一个圆

rotatable = true;

startpath（）;

椭圆（0,6,12，-6）;

endpath（）;

fillandstrokepath（）;

}

形状目标

{

//在目标端绘制一个箭头

rotatable = true;

startpath（）;

moveto（0,0）;

lineto（16,6）;

lineto（16，-6）;

endpath（）;

fillandstrokepath（）;

}

//双行

形状主体

{

setlinestyle（“ DOUBLE”）;

moveto（0,0）;

lineto（100,0）;

}

//旋转方向

形状主体

{

moveto（0,0）;

lineto（100,0）;

setfixedregion（40，-10,60,10）;

矩形（40，-10,60,10）;

if（hasproperty（“ rotationdirection”，“ up”））

{

moveto（60，-10）;

lineto（50,0）;

lineto（60,10）;

}

if（hasproperty（“ rotationdirection”，“ down”））

{

moveto（40，-10）;

lineto（50,0）;

lineto（40,10）;

}

if（hasproperty（“ rotationdirection”，“ left”））

{

moveto（40，-10）;

lineto（50,0）;

lineto（60，-10）;

}

if（hasproperty（“ rotationdirection”，“ right”））

{

moveto（40,10）;

lineto（50,0）;

lineto（60,10）;

}

}

//获取添加后返回的值

形状主体

{

//绘制一个简单的矩形

矩形（0,0,100,100）;

//打印从Add-In “ MyAddin”返回的字符串值，

//带有两个字符串参数的函数“ MyExample”

Print（“＃ADDIN：MyAddin，MyExample，param1，param2＃”）;

}

//附加功能的方法签名：

// Public Function MyExample（Repository as EA.Repository，

// eaGuid作为字符串，args作为变体）作为变体

//根据儿童元素添加自定义隔间

//或相关元素

（请参阅将自定义隔离区添加到元素帮助主题）

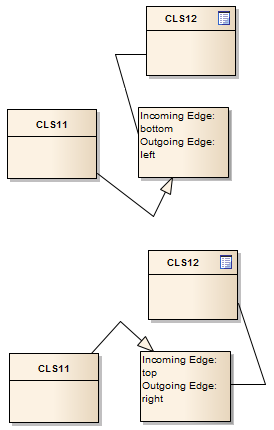

//返回连接器的进出边缘

//进入和离开对象

形状主体

{

//绘制一个简单的矩形

矩形（0,0,100,100）;

//在元素上打印输入的边

Print（“ Incoming Edge：＃incomingedge＃\ n”）;

//在元素上打印出边

Print（“ Outgoing Edge：＃outgoingedge＃\ n”）;

}

//在默认情况下绘制装饰图标

//元素形状

装饰邮件

{

orientation =“ NE”;

图片（“图标图片”，0、0、100、100）；

//“ icon image”是加载到Image Manager中的16x16图像的名称

}

//从文件中提取图像和可编辑的名称字段

形状主体

{

addsubshape（“ theimage”，100，100）;

addsubshape（“ namecompartment”，100，100）;

塑造形象

{

图片（“元素图片”，0、0、100、100）；

//“ element image”是加载到Image Manager中的图像的名称

}

形状名称室

{

h_align =“中心”;

editablefield =“名称”;

println（“＃name＃”）;

}

}

//检查是否需要复合元素图标

// AND，如果是，则将一

装饰装修

{

orientation =“ SE”;

if（hasproperty（“ IsDrawCompositeLinkIcon”，“ true”））

{

startpath（）;

椭圆（-80,29，-10,71）;

椭圆（10,29,80,71）;

moveto（-10,50）;

lineto（10,50）;

endpath（）;

strokepath（）;

}

}

//允许显示完整对象

//包含元素的名称

//以及当图属性时的包

//“禁用完全复制的对象名称”选项

//取消选择，就像没有元素一样

// SHAPESCRIPT。

形状主体

{

layouttype =“ border”;

矩形（0，0，100，100）;

addsubshape（“ padding”，“ N”）;

addsubshape（“ name”，“ CENTER”）;

形状填充

{

preferredheight = 8;

}

形状名称

{

v_align =“ top”;

h_align =“中心”;

printwrapped（“＃qualifiedname＃”）;

}

}

//当元素出现时显示名称

//不在此包装中使用，

//选择图属性“显示名称空间”选项。

形状主体

{

layouttype =“ border”;

v_align =“ CENTER”;

h_align =“ CENTER”;

椭圆（0，0，100，100）;

printwrapped（“＃name＃”）;

addsubshape（“ path”，“ S”）;

形状路径

{

v_align =“ top”;

h_align =“中心”;

如果（有问题（“ packagepath”，“”））

{

}

其他

{

printwrapped（“（from＃packagepath＃）”）;

}

}

}
