绘图方法
使用形状脚本创建形状时，可以使用方法定义形状的值。这些值包括以下内容：
- 形状是什么-矩形，直线，球形
- 形状的大小
- 形状和边框的颜色
- 形状具有的隔室和隔室文本
- 形状及其周围显示的文本和标签
- 形状是否包含或包含捕获的图像
方法语法
<MethodName>“（”“ <ParameterList>”）“;”;
例
形状主体
{
//初始化属性-这些必须在绘制命令之前
noshadow =“ true”;
h_align =“中心”;
//绘制命令（方法）
矩形（0,0,100,100）;
println（“ foo bar”）;
}
方法
方法名称 |
描述 |
也可以看看 |
|---|---|---|
|
addsubshape（字符串shapename（int宽度，int高度）） |
添加名称为“ shapename”的子形状，该子形状必须在当前形状定义中定义。 |
|
|
appendcompartmenttext（字符串） |
将其他字符串附加到隔离专区的文本。 文本添加到的隔离专区取决于在使用“ appendcompartmenttext”之前使用“ setcompartmentname”设置的隔离专区名称。 必须调用此方法以显示隔离专区。 |
将自定义隔间添加到元素 |
|

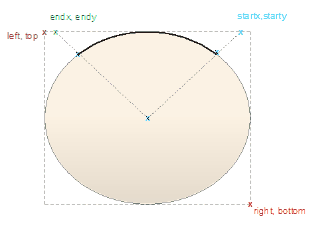

弧（左向左，向右上方，向右向右，向右下方，向左开始int，向左开始int，向左开始int，向右开始int） |
绘制一个椭圆形的逆时针圆弧，椭圆的范围在左，上，右和下。 圆弧的起始点由椭圆和从椭圆中心到该点的线（startingpointx，startingpointy）的交点定义。 圆弧的末端类似地由椭圆和从椭圆中心到点（endpointx，endpointpoint）的线的交点定义。 例如： 弧（0，0，100，100，95，0，5，0）; |
|
|
arcto（int左，int顶部，int右，int底部，int起始点，int起始点，int终止点，int终止点） |
对于圆弧方法，除了从当前位置到圆弧的起点绘制一条线，然后将当前位置更新到圆弧的终点。 |
|
|
bezierto（int控制点1x，int控制点1y，int控制点2x，int控制点2y，int端点x，int端点） |
绘制贝塞尔曲线并更新笔的位置。 |
|
|
defSize（int width，int height） |
设置元素的默认大小。 这会出现在IF和ELSE子句中，每个子句中都有不同的值，并且每次值更改时都会自动调整元素的大小。 if（HasTag（“ horizontal”，“ true”）） { defSize（100,20）; 矩形（0,0,100,100）; } 其他 { defSize（20,100）; 矩形（0,0,100,100）; } 每次更改“标记的值”“水平”时，此示例都会将形状设置为指定的默认大小。 设置此选项后，Alt + Z还会将形状调整为定义的尺寸。 int宽度和int高度的最小值均为10。 |
|
|
drawingativeshape（） |
以其通常的非形状脚本符号渲染形状；随后的绘图命令将叠加在本机符号上。 仅对元素Shape Script启用此方法。不支持线形脚本。 |
|
|
drawparentshape（） |
在扩展非UML对象类型时使用。 渲染从父构造型定义的形状。如果没有可用的继承形状脚本，则其行为与drawativeshape（）相同。 |
创建扩展非UML对象的构造型 |
|
椭圆（左向左，向右上方，向右向右，向下向内） |
绘制一个椭圆，其范围由左，上，右和下定义。 |
|
|
endpath（） |
结束定义路径的绘图命令序列。 |
|
|
fillandstrokepath（） |
使用当前的填充颜色填充先前定义的路径，然后使用当前的笔绘制其轮廓。 |
|
|
fillpath（） |
使用当前的填充颜色填充先前定义的路径。 |
|
|
getdefaultfillcolor（） |
获取元素的默认填充颜色。这可以是所有元素的标准填充颜色，或者，如果在“首选项”对话框的“图>外观”页面上选择了“使用元素组样式”选项，则为元素类型定义默认填充颜色。 |
图表外观选项 标准色 |
|
getdefaultlinecolor（） |
获取元素的默认线条颜色。这可以是所有元素的标准线条颜色，或者，如果在“首选项”对话框的“图>外观”页面上选择了“使用元素组样式”选项，则为元素类型定义的默认线条颜色。 |
标准色 图表外观选项 |
|
hidelabel（字符串标签名） |
隐藏由labelname指定的标签，其中labelname是以下值之一：
注意：此功能通过将指定标签设置为隐藏来起作用。脚本的任何后续更改都不会再次显示标签。 建议删除标签的方法是覆盖该形状。例如，取消默认构造型标签： 形状中底标签 { 打印（””）; } |
|
|
image（字符串imageId，int左，int顶部，int右，int底部） |
在图像管理器中绘制名称为imageId的图像。 图像必须存在于使用构造型的模型中；如果模型中尚不存在它，则必须将其作为参考数据导入，或从工艺文件中选择它。 如果图像在技术文件中，则文件名的格式应为<技术ID> :: <图像名称>。<扩展名>。 |
导入参考数据 新增图片 |
|
lineto（int x，int y） |
从当前光标位置到x和y指定的点画一条线，然后将笔形光标更新到该位置。 （另请参见注释部分。） |
|
|
moveto（int x，int y） |
将笔形光标移动到x和y指定的点。 |
|
|
多边形（int centerx，int centery，intofsides，int半径，浮点旋转） |
绘制一个以点为中心（centerx，centery），边数为numberofsides的规则多边形。 |
|
|
打印（字符串文本） |
打印指定的文本字符串。 您不能更改此字体的字体大小或类型。 |
|
|
printifdefined（字符串属性名，字符串truepart（，字符串falsepart）） |
如果给定的属性存在并且具有非空值，则输出“ truepart”，否则输出可选的“ falsepart”。 您不能更改此字体的字体大小或类型。 |
|
|
println（字符串文本） |
在形状和换行符后附加一行文本。 您不能更改此字体的字体大小或类型。 |
|
|
printwrapped（字符串文本） |
打印指定的文本字符串，如果文本宽于其包含的形状，则将其包裹在多行上。 您不能更改此字体的字体大小或类型。 |
|
|
矩形（向左，向内顶部，向右向内，向下向内） |
绘制一个矩形，其范围在左侧，顶部，右侧，底部。值是百分比。 |
|
|
roundrect（int左，int顶部，int右，int底部，int abs_cornerwidth，int abs_cornerheight） |
绘制一个带有圆角的矩形，其范围由左，上，右和下定义。 拐角的大小由abs_cornerwidth和abs_cornerheight定义；这些值不随形状缩放。 |
|
|
setcompartmentname（字符串） |
将隔离专区名称设置为提供的字符串。 在调用appendcompartmenttext之前必须使用此方法；在调用appendcompartmenttext之后调用此函数将清除已添加到隔离专区的所有文本。 |
将自定义隔间添加到元素 |
|
setdefaultcolors（） |
将画笔和笔的颜色恢复为默认设置，或将颜色恢复为用户定义的颜色（如果有）。 |
颜色查询 |
|
setfillcolor（红色，绿色，蓝色）或 |
设置填充颜色。 您可以通过定义RGB值或使用任何颜色查询返回的颜色值来指定所需的颜色，例如： GetUserFillColor（）或 GetUserBorderColor（） 在所有情况下，setfillcolor都优先于应用于该元素的任何颜色定义。 |
颜色查询 |
|
setfixedregion（int xStart，int yStart，int xEnd，int yEnd） |
固定连接器中可以绘制子形状的区域，以使子形状不会随连接器线的长度或方向重新缩放。 有关示例，请参见“ 示例脚本”主题中的“旋转方向”脚本。 |
示例脚本 |
|
setfontcolor（int红色，int绿色，int蓝色）或 |
设置文本字符串的字体颜色。 您可以通过定义RGB值或使用任何颜色查询返回的颜色值来指定所需的颜色，例如： GetUserFontColor（）或 GetUserFillColor（） 您可以将此命令与任何文本打印命令一起使用。 |
颜色查询 |
|
setlinestyle（字符串线型） |
更改使用笔的命令的笔划样式。 字符串线型：具有以下有效样式：
|
|
|
setorigin（字符串relativeTo，int xOffset，int yOffset） |
相对于主要形状放置浮动文本标签。
|
|
|
setpen（int红色，int绿色，int蓝色，int笔宽）或setpen（Color newcolor，int笔宽） |
将笔设置为定义的颜色并设置笔的宽度。 此方法仅适用于画线命令。它不影响任何文本打印命令。 |
颜色查询 |
|
setpencolor（int红色，int绿色，int蓝色）或setpencolor（Color newColor） |
设置笔的颜色。 您可以通过定义RGB值或使用任何颜色查询返回的颜色值来指定所需的颜色，例如： GetUserFillColor（） 此方法仅适用于画线命令。它不影响任何文本打印命令。 |
颜色查询 |
|
setpenwidth（int penwidth） |
设置笔的宽度。笔的宽度应在1到5之间。 此方法仅适用于画线命令。它不影响任何文本打印命令。 |
|
|
showlabel（字符串标签名） |
显示由labelname指定的隐藏标签，其中labelname是以下值之一：
|
|
|
startcloudpath（puffWidth，puffHeight，噪声） |
与startpath相似，不同之处在于它以云状弯曲段（粉扑）绘制路径。 参数：
|
|
|
startpath（） |
开始定义路径的绘图命令序列。 |
|
|
strokepath（） |
用当前笔绘制先前定义的路径的轮廓。 |
笔记
- 如果为由多个线段组成的线绘制形状脚本并为线段定义不同的线型，则除中心线段外的所有线段均使用定义的第一个线型；中心线段使用定义的第二条线型，如下所示：
形状 主要
{
//此笔样式将被忽略，因为未绘制任何内容。
setpen（0，0，0，1）;
SetLineStyle （ “ solid” ）;
//此笔样式将用于非中心线段，因为它是
//用于绘图的第一个。
setpen（255，0，0，2）;
SetLineStyle （ “ dash” ）;
通过MoveTo（0，0）;
了lineTo（50，0）;
//此线型用于中间线段，但没有其他线型，因为它
//不是第一个绘制的对象。
setpen（0，255，0，1）;
SetLineStyle （ “ dot” ）;
了lineTo（100，0）;
//此线型仅用于中心线段中的注释。
setpen（0，0，0，1）;
SetLineStyle （ “ solid” ）;
setfixedregion（40， - 10，60，10）;
椭圆 （40， - 10，60，10）;
}
具有此Shape Script的Dependency连接器可能类似于：
