弹簧布局

Spring布局使用力导向方法将所选元素有机排列。它使用物理类比来布局元素。每个元素都被视为具有排斥其他元素的类似电荷的粒子。连接器充当弹簧（因此称为弹簧布局），将连接的元素拉回在一起。该布局非常适合突出显示相关对象的簇并确定图形中的对称性。

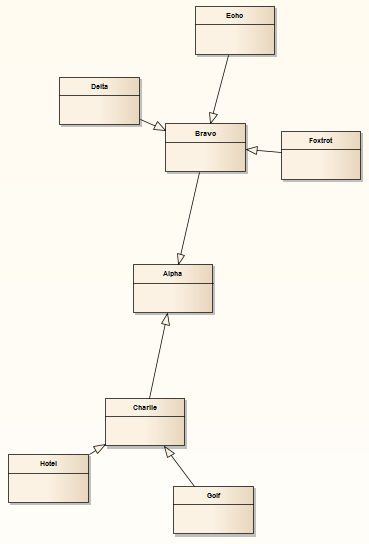

Showing a UML Class diagram where the classes are automatically arranged in a force-directed layout.

调用Spring布局

步	行动	也可以看看
1个	遵循一般的“ 布局图”过程，然后在步骤2中选择“弹簧”。	布局图
2	在“迭代次数”字段中，输入要达到最终布局的迭代次数。布局是经过多次迭代开发的；根据图的复杂程度，增加迭代次数会产生更好的结果，但计算时间会更长。
3	如果图表包含大小变化很大的元素，并且在最终布局中可能重叠，请选中“缩放以防止重叠”复选框以按比例缩放所选元素的位置（保留大小），直到没有元素重叠。

步

行动

也可以看看

1个

遵循一般的“ 布局图”过程，然后在步骤2中选择“弹簧”。

在“迭代次数”字段中，输入要达到最终布局的迭代次数。

布局是经过多次迭代开发的；根据图的复杂程度，增加迭代次数会产生更好的结果，但计算时间会更长。

如果图表包含大小变化很大的元素，并且在最终布局中可能重叠，请选中“缩放以防止重叠”复选框以按比例缩放所选元素的位置（保留大小），直到没有元素重叠。
