自动布线图

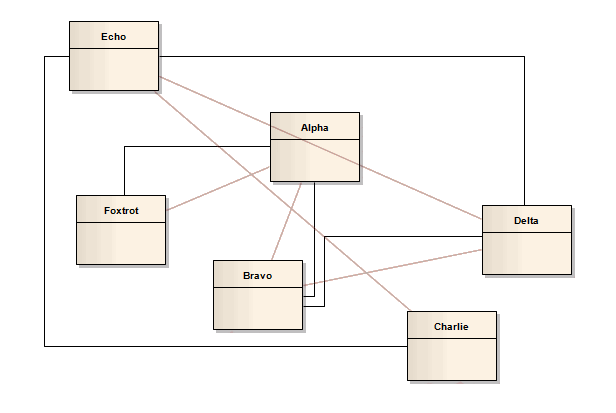

“自动布线”布局会在选定元素之间正交布线连接器。该布局尝试在两个交叉元素之间找到最短路径，同时使交叉最小化。在此图中，原始连接器显示为红色。

Showing a UML Class diagram where the associations between classes are automatically arranged orthogonally with minimized crossings.

调用自动布线布局

步	行动	也可以看看
1个	遵循常规布局图过程，然后在步骤2中选择“自动布线”。	布局图
2	在“单元格大小（px）”字段中，输入有效连接器间距（以像素为单位）。在计算连接器路由时，该算法将图划分为由该字段值确定的大小的像元；较小的单元尺寸会导致连接器靠得更近。
3	在“元素边距”字段中，输入连接器线段和元素边界之间的分隔（以像素为单位）。

步

行动

也可以看看

1个

遵循常规布局图过程，然后在步骤2中选择“自动布线”。

在“单元格大小（px）”字段中，输入有效连接器间距（以像素为单位）。

在计算连接器路由时，该算法将图划分为由该字段值确定的大小的像元；较小的单元尺寸会导致连接器靠得更近。

在“元素边距”字段中，输入连接器线段和元素边界之间的分隔（以像素为单位）。
