导航单元

Enterprise Architect通过提供强大的图表机制以超链接到存储库中的任何其他图,使用户可以轻松浏览存储库。这是导航单元,可用于提供简单或更具装饰性的方向,并链接到对用户有意义的图表。您可以在图上添加几个导航单元以创建顶层主页,从而将用户定向到他们感兴趣或负责的模型区域。您可以将导航单元添加到图的层次结构中,从而进一步将用户引导到模型的越来越多的特定方面。一个很好的说明就是Enterprise Architect EAExample模型的“入门”图。

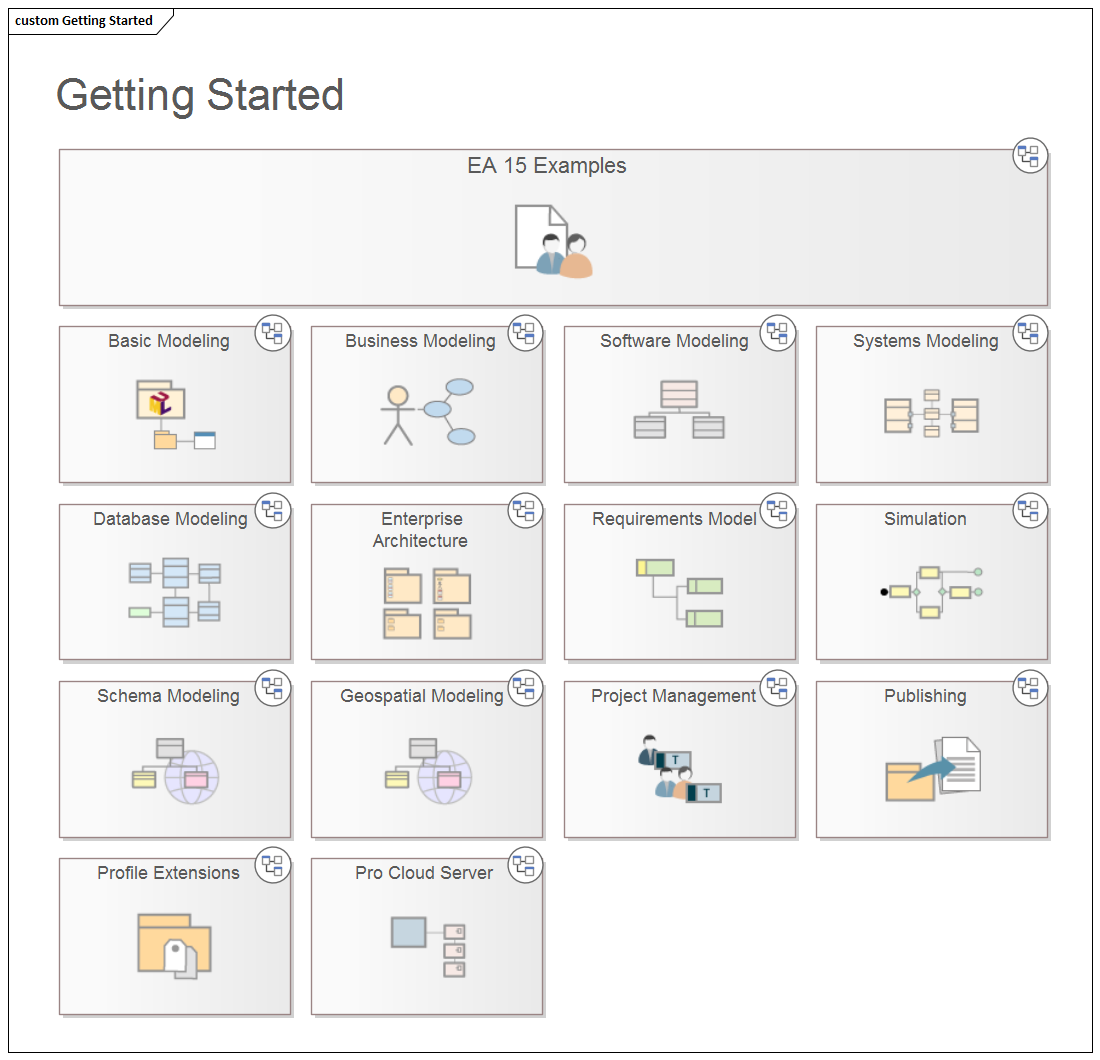

A Sparx Systems Enterprise Architect Custom diagram, containing Navigation Cell elements.

包含导航单元的图可通过Internet浏览器和Cloud产品查看,并为休闲用户和非建模人员以及更多技术和经验丰富的用户提供了引人入胜的体验。导航图可以用作市场营销工具,客户信息工具或对模型组成的快速介绍。导航单元还是识别和提供对要在正式审阅中审阅的图的访问的工具。

创建导航单元

要创建导航单元,请打开要作为主页开发的图,然后从浏览器窗口中将目标图拖到该主页上。显示“选择类型”对话框。选择“导航单元”单选按钮。

此选项将创建导航单元,其中包含目标图的名称以及在右上角的代表图类型的图标。在单击“确定”按钮后,将显示“选择图像”对话框,从中可以选择一个代表图表性质的图形。您还可以从“图像列表”字段中选择图像的图表主题。如果不想将图像添加到元素,请单击“取消”按钮。

如果您使用的是图像,则该图像显示在元素的中心,目标图名称位于顶部,如EAExample插图所示。如果不使用图像,则名称显示在元素的中心。

如果随后决定更改或删除导航单元中的图像,请右键单击该元素,然后选择“外观>选择导航图像”选项。显示“选择图像”对话框,您可以简单地单击其他图像,或者-仅删除现有图像-单击“取消”按钮。

选择“导航单元”选项还会启用“运行自动布局”复选框,您可以选择该复选框以自动调整导航单元的布局,以形成单元之间有10个单位分隔的网格。 (单位在图表“属性”对话框中定义)。如果不想调整单元格的布局,请在单击“确定”按钮之前清除复选框。

如果在模型中使用导航单元,则它们会将原型<< NavigationCell >>及其关联的Shape Script添加到模型。用户可以在13.5之前的Enterprise Architect版本中打开模型,然后使用此原型来创建更多的导航单元,这些导航单元与13.5版下的单元在功能上是相同的,尽管更为基本。

使用导航单元

当导航单元显示在图上时,它提供了许多用于打开和显示其链接图的选项。

  • 双击图中的导航单元元素-链接的图在图视图的单独选项卡中打开
  • 单击单元格右上角的图标-链接的图显示在浮动的图弹出窗口中;单击该图关闭窗口
如果导航单元元素是可选的(右键单击该元素,然后选择“行为|可选”选项),则您还可以:
  • 按=键可在图视图中的单独选项卡上显示链接的图
  • 单击元素左上角上方的“ 图标-链接的图显示在浮动的“图”弹出窗口中;单击该图关闭窗口
如果在“应用程序外观”(可视样式)对话框中选中了“启用简洁图导航”复选框,然后双击导航单元格或按=键,则链接的图将替换同一选项卡中的父图。要返回到父图(或在一个图链中,返回图的下一个),请执行以下任一操作:
  • 按Backspace键或
  • 单击图选项卡右端的箭头
如果使用=键显示链接的图,则在父图重新显示时,也会选择“导航单元”元素并为其指定焦点。
