图表过滤器
使用图过滤器（动态视觉过滤器），您可以修改图组件的显示，以便立即识别所需的项目，而不会损坏模型的结构和完整性。过滤器根据属性（例如作者，状态，创建日期或构造型值）对元素，连接器或标记值进行操作，对于连接器，连接器是隐藏的还是可见的。过滤器是针对模型存储的，因此您创建的过滤器可供模型的其他用户使用。但是，过滤器的使用特定于用户，因此您对过滤器的使用不会影响其他用户的图表视图。
访问

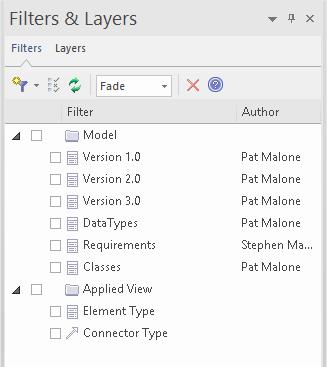

首次在“过滤器”选项卡上显示“过滤器和图层”窗口时，过滤器组会折叠。单击白色箭头以显示已定义的过滤器。
|
色带 |
布局>工具>过滤器和图层>过滤器或 浏览>门户> Windows>图表>图表过滤器>过滤器 |
|
键盘快捷键 |
A + 1>图表过滤器>过滤器 |
应用图过滤器
您可以单独，顺序或组合使用“图表过滤器”来定制图表的显示，以显示：
- 为不同用户提供的信息，例如，技术人员和利益相关者都可以应用过滤器，以突出显示与他们有关的信息
- 最近开发或更改了哪些元素
- 模型的哪一部分是由特定人员开发的
- 图的哪些部分处于特定阶段，状态或版本
- 设置一个过滤器以立即在图表上使用，并在查看图表时修改该过滤器，以便突出显示具有相同属性的不同值的元素-也许通过过滤Phase来比较“原样”和“ To” -是'元素
- 设置过滤器并将其保持活动状态，以便以相同方式自动过滤您显示的所有图表
- 设置要使用的一系列过滤器：
-以一个或多个顺序逐渐突出显示一组递减的项目，或
-或者，突出显示图表的对比视图 - 对过滤器进行分组，以便它们的组合结果标识满足每个过滤器特征的对象，并且还指示“概述”状态；例如，“进行中的工作”加上“未开始的工作”会在组过滤器“未完成的工作”下同时显示每个类别中的对象
“图过滤器”上下文菜单（在窗口主体上单击鼠标右键）提供了一个选项，用于在过滤器和图表的简单上下文过滤之间进行切换；如果选择“上下文过滤”选项，则图过滤器将被禁用，图的内容将显示为灰色，但所选元素以及与之直接相关的那些元素除外。
设备
设施 |
详情 |
也可以看看 |
|---|---|---|
|
开发过滤器 |
您可以根据需要创建和定义任意数量的过滤器，并通过定义要具体检查的元素，连接器或“标记值”属性来设置每个过滤器，以及（取决于设置过滤器参数的方式）是否包括或排除具有以下内容的元素或连接器特定的属性值。 您不能在一个过滤器中组合元素，连接器和/或“标记值” 属性 ，但是可以将元素过滤器，连接器过滤器和/或“标记值”过滤器的任意组合同时或单独应用到图表中。 您可以选择：
|
使用图过滤器 |
|
滤镜效果-灰度，淡入或隐藏 |
如果选择“灰度”，“淡入”或“隐藏”，则过滤器的作用是排除与参数不匹配的项目，而不包括与参数匹配的项目。 例如，如果您选择对元素名称进行过滤，查找名称中带有单词“ Class”的元素，则过滤器将采用以下逻辑： “名称”是否包含字符串“类”？如果“否”，则生效；如果是，则不采取任何措施。 因此，所需的元素是图表上剩下的内容，而不是所进行的操作。 在图上进行其他工作时，滤镜效果仍然有效，直到禁用滤镜为止。 |
|
|
滤镜效果-高光 |
如果单击“选择”，则逻辑相反： “名称”是否包含字符串“类”？如果为“否”，则不采取任何措施。如果是，则应用效果。 在这种情况下，滤镜效果不是永久的，单击这些项目将取消选择它们。 这种效果非常适合在大型图中选择具有相同特征的项目，以在单个任务中进行处理。您无需应用并按住Shift键并单击即可选择它们，而可以应用过滤器。 如果您无意间通过单击关闭项目而丢失了选择，则可以通过重新应用过滤器立即将其重新找回。 |
