互动工具箱
交互工具箱用于开发序列图。您可以使用序列图来实时建模元素之间的动态交互-工作流和消息的顺序传递。序列图通常位于用例元素的下方，以随着时间的流逝进一步扩展用例行为。

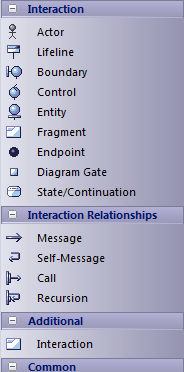

互动工具箱页面
图片 |
详情 |
也可以看看 |
|---|---|---|
|
除此处讨论的地方外，“帮助”的“ UML元素”和“ UML连接器”部分介绍了可以使用这些“工具箱”页面创建的每个元素和关系。 边界是一个原型对象，它对某些系统边界（通常是用户界面屏幕）进行建模。 控件是对控制实体或管理器建模的构造型对象。 实体是构造型对象，它对在系统中捕获信息或知识的存储或持久性机制进行建模。 |
行为图元素 结构图元素 UML连接器 边界 控制 实体 |
笔记
- Interaction元素支持通过浏览器窗口和图上下文菜单捕获交互图。您无法通过将元素拖动到图表上来捕获这些图表
- “片段”图标创建组合的片段元素
- 消息，自消息和呼叫被描述为序列图消息
- 消息可以是简单或递归调用
- 要将元素添加到当前打开的图，请单击适当的图标并将其拖动到图上的位置；根据提示设置元素名称和其他属性
- 要添加关系，请单击适当的图标，然后单击图中的开始元素并拖动到结束元素
