数据建模符号

刻板印象图标

访问：'设计>图表>管理>属性>元素：使用构造型图标'

默认值：True

Enterprise Architect为定型对象的显示提供了图级别的设置。选中复选框后，将在图上显示数据库对象，并带有代表其原型而不是原型名称的图标。

显示数据模型所有者

访问：“设计>图表>管理>属性>元素：显示数据模型所有者”

默认值：True

系统为所有者的显示提供图级别的设置。选中此复选框后，当前图上的数据库对象将以其全名“ {Owner。} ObjectName”显示。

显示列详细信息

访问：'设计>图表>管理>属性>功能：显示属性详细信息'

默认值：仅名称

系统为表列名称和数据类型的显示提供了图级别的设置。可用选项为：“仅名称”或“名称和类型”。

显示涉及的列详细信息

访问：'设计>图表>管理>属性>功能|显示参数详细信息”

默认值：仅类型

系统提供了一个图表级别的设置，用于显示表约束中涉及的列。可用选项为：“无”，“仅类型”，“仅名称”和“详细信息”。

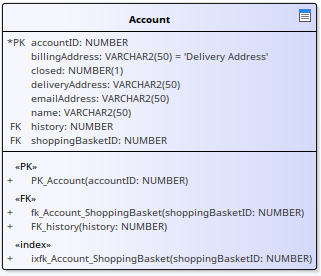

在这些示例中，主键（PK）约束'PK_account'涉及列'accountID'。

显示列刻板印象

访问：开始>桌面>首选项>首选项>对象：显示<<列>>构造型

默认值：True

Enterprise Architect提供了一个全局级别的设置，该设置控制是否在每个表的列上方显示<< column >> Enterprise Architect型。因此，您可以根据需要隐藏构造型，考虑到构造型为<< column >>的属性是Tables的唯一有效选项。

连接器符号

访问：“设计>图表>管理>属性>连接器：连接器符号”

默认值： UML 2.1

Enterprise Architect支持三种图表符号进行数据建模：

• UML 2.1-连接器的标准UML 2.1表示法

• 信息工程-信息工程（IE）的连接样式

• IDEF1X-集成定义方法IDEF1X连接样式
