将注释链接到内部文档

尽管注释通常除包含其他元素中包含的信息外还包含其他信息，但是您也可以公开元素的功能或属性的内部描述。这样，您可以在图级别上外部化模型文档，并且由于系统使注释和内部文本保持同步，因此您不必更新注释。实际上，您被禁止编辑注释文本，因为它是自动维护的。

同样，也可以在Note元素中显示图属性的Notes文本。

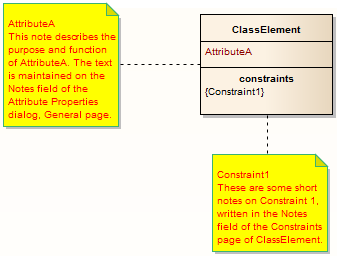

在此示例中，两个Notes连接到元素的内部结构。一个注释连接到属性，并显示属性名称和注释。另一个连接到约束，显示约束名称和文档。

Linked Notes allow you to show internal documentation of a model element on a diagram in a Note element.

将Note元素连接到另一个元素的功能

步	行动	也可以看看
1个	单击目标元素，然后单击特征本身，以便突出显示以进行内联编辑。
2	右键单击该功能，然后选择菜单选项“创建链接的注释”。这将创建一个链接到选定特征的Note元素，以反映该特征的内容。

步

行动

也可以看看

1个

单击目标元素，然后单击特征本身，以便突出显示以进行内联编辑。

右键单击该功能，然后选择菜单选项“创建链接的注释”。

这将创建一个链接到选定特征的Note元素，以反映该特征的内容。

步	行动	也可以看看
1个	在图中插入或标识目标元素。
2	将“注释”图标从“图工具箱”的“公用”页面拖到图上目标元素旁边。显示“注释”对话框。不输入任何文本，只需单击“确定”按钮。
3	单击“工具箱”的“公用”页面上的“注释链接”图标，然后将光标从“注释”拖动到目标元素以创建连接器。
4	右键单击“注释链接”以显示上下文菜单，然后选择“将此注释链接到元素特征”。显示“将注释链接到元素特征”对话框。
5	在“功能类型”字段中，单击下拉箭头，然后选择要链接的功能类型。现在，“功能”列表显示了元素中所选类型的功能。
6	在“功能”列表中，单击要链接的特定功能，然后单击“确定”按钮。现在，“注释”会自动显示功能的“注释”或“描述”字段的内容，并且对该字段的任何更改都会自动更新。

步	行动	也可以看看
1个	打开该图，然后右键单击背景。
2	选择“属性”菜单选项，在“注释”字段中键入适当的描述，然后单击“确定”按钮。	常规选项卡
3	从“工具箱”的“公用”页面上将“注释”图标拖到图表上。显示“注释”对话框。只需单击确定按钮。
4	右键单击“注释”元素，然后选择“高级\|链接到图注释”。现在，“注释”会自动显示图表的“注释”字段的内容，并且对该字段的任何更改都会自动更新。

您可以取消链接到元素特征的注释的链接，留下注释文本，该文本可以像通常一样手动和直接编辑。取消注释与元素功能的链接，可以：
-右键点击“注释”，然后选择“高级|取消与元素特征的链接”选项，或者
-右键单击Notelink连接器，选择“将此注释链接到元素特征”选项，然后，
在“将注释链接到元素特征”对话框上，将“特征类型”字段设置为“无”
