生成活动图
当您在元素上创建方案，然后从方案中生成活动图时，活动将作为所选元素的子级生成，以充当该图的容器。
- 每个场景步骤都被建模为一个活动
- 每个步骤的“用途”，“结果”和“状态”列的值均作为备忘录添加。
访问

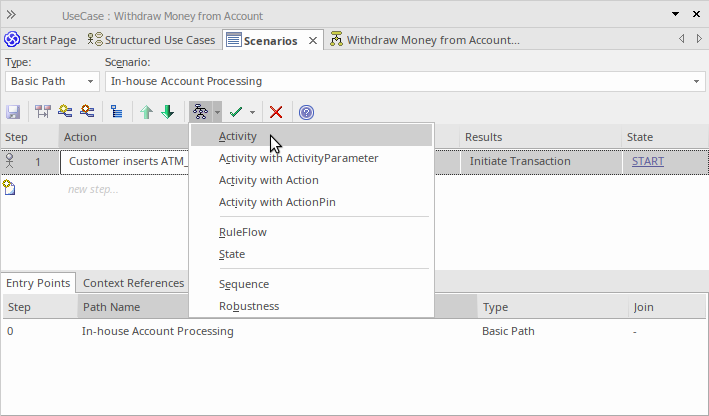

在图表上或在“浏览器”窗口中，单击元素，然后选择这些访问方法之一以显示“方案”视图，然后单击
并选择“活动”。
|
色带 |
开始>桌面>设计>方案编辑器 |
|
上下文菜单 |
浏览器窗口>元素|方案|新方案>方案视图 浏览器窗口>元素>方案|右键单击现有方案|结构化场景编辑器 |
|
键盘快捷键 |
+ 1>场景编辑器 |
|
其他 |
在“职责”窗口的“方案”选项卡上，单击针对方案的“编辑”按钮（请参阅“ 方案”选项卡-职责窗口“帮助”主题） 在元素“属性”对话框的“方案”选项卡上，单击“结构编辑器”按钮（请参阅“ 方案选项卡-属性对话框帮助”主题） |
例
图表类型
您可以生成活动图的三个其他变体。
图表 |
详情 |
也可以看看 |
|---|---|---|
|
具有ActivityParameter的活动 |
|
|
|
有行动的活动 |
|
|
|
使用ActionPin进行活动 |
|
