从属性创建对象
如果将属性从“浏览器”窗口拖动到“活动”图上，则该属性将生成一个具有相同名称的Object元素。
这对于在元素和特定属性之间创建连接器非常有用。例如，构造型<< table >>的Class元素将其字段定义为属性；然后可以通过属性Object元素将定义这些字段的使用或更新的动作元素链接到适当的表字段。
例

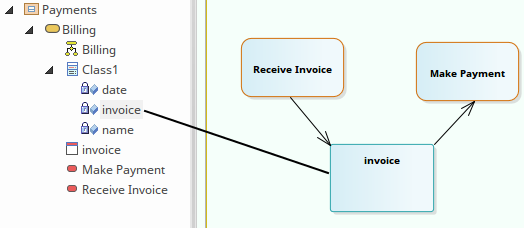

在此示例图中，通过将“发票”属性从“浏览器”窗口中的“开票明细类”拖动到图中来生成发票对象。
然后，用户在“接收发票操作”元素和发票元素之间以及发票元素和“付款操作”元素之间创建了对象流关系。
笔记
- 您还可以通过将一个元素中的一个属性链接到另一个元素，或链接不同元素中的两个属性来更直接地创建这种关系。
