添加构造型和元类

在扩展UML以开发特定于域的工具集时，首先要为要定制的构造型创建一个Profile Package。此程序包至少有一个子类图，并且在此子图上指定：

您要扩展的对象的类型，由元类元素表示，并且
构造型元素表示的每个对象的扩展方式

您可以使用一系列其他工具来限定构造型对元类的影响，这些工具包括：

刻板印象中的形状脚本
标记值，由构造型元素中的属性定义
结构化标记值类，使用构造型元素中的属性定义
枚举，使用构造型元素中的属性定义
标签值连接器，用于标识使用构造型生成的元素中“标签值”的可能值
刻板印象元素的约束
特殊属性，用于定义构造型元素的特定默认行为，例如元素的初始大小和颜色
修改构造型元素的默认外观

将元类和构造型添加到配置文件

步	描述	也可以看看
1个	打开配置文件包的子图。	创建一个配置文件包
2	将Metaclass元素从“工具箱”的“配置文件”页面拖到图上。显示“扩展元类”对话框，列出您可以扩展的对象类型，即： UML核心元素以及属性和操作核心连接器抽象元类型，例如动作类型，ConnectorEnd和Gate，以及刻板印象在“核心元素”选项卡上，可以通过选中“包括扩展”复选框来包括系统定义的扩展元素集，例如ActivityRegion，Change和User。在“原型”选项卡上，要指定包含要扩展的原型的技术，请单击顶部字段中的下拉箭头，然后选择技术名称。	创建扩展非UML对象的构造型
3	滚动选择的列表，然后勾选一种或多种对象类型以进行扩展。如果要选择选项卡上的所有对象，请单击“全部”按钮。
4	单击确定按钮。对于所选的每个复选框，都会在图上创建一个新的Metaclass元素。
5	将“原型”元素从“工具箱”拖到图上。如果未显示“属性”对话框，则双击图上的元素。
6	在名称字段中，输入构造型的名称。
7	单击确定按钮。
8	单击“工具箱”中的“扩展”关系，然后将连接从“构造型”元素拖到将要扩展的“元类”元素。
9	您的图现在类似于以下示例：
10	（可选）您现在可以将其添加到Stereotype元素中：刻板印象标签枚举标签结构化标签值标记值连接器特殊属性约束和/或形状脚本您还可以根据需要定义元素或连接器的默认外观。	定义构造型标签值向构造型添加枚举定义结构化标签值使用标记值连接器特殊属性定义构造型约束添加形状脚本设置默认外观

笔记

如果打算扩展大量的模型元素，而不是将所有模型元素都放在一个图上，则可以在Profile Package下创建其他子类图，并将不同类型的Metaclass元素添加到不同的图上。在这种情况下，您将包另存为配置文件，而不是单个图

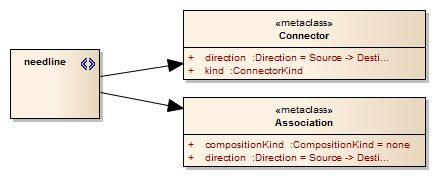

如果要使构造型扩展多个元类，请创建一个带有扩展连接器的Stereotype元素，并将其连接到每个Metaclass元素，如下所示：
构造型元素必须具有唯一的名称，但是元类元素可以具有相同的名称（例如，可以有多个动作元类，每个元类具有不同的ActionKind属性）
