可执行状态机示例

示例类模型

此图显示了本主题中描述的StateMachines使用的示例类模型。

Example simple Class diagram for StateMachines in Sparx Systems Enterprise Architect

StateMachines示例

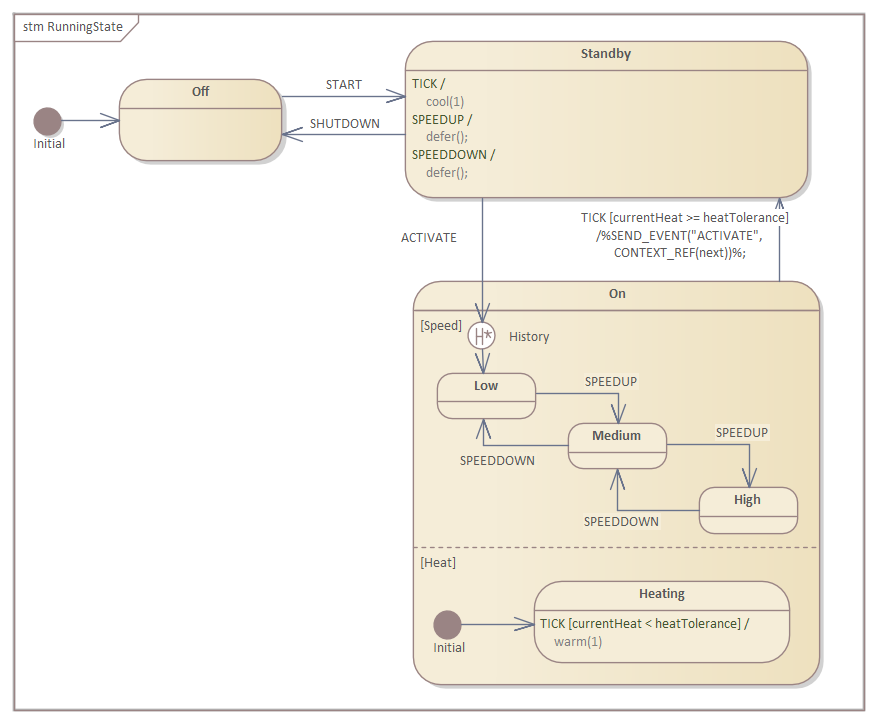

这两个图显示了两个StateMachines的定义。第一个引用另一个相同类型的StateMachine,而第二个则驱动第一个存在的实例。

Running States for Business Process Simulation in Sparx Systems Enterprise Architect

顶级控制器。

Process Control for Business Process Simulation in Sparx Systems Enterprise Architect

示例工件

从示例类图和状态机图,我们可以创建可执行状态机,如下所示。

Executable StateMachines in System Simulation in Sparx Systems Enterprise Architect

注意如何为每个属性设置属性值,并且元素之间的链接标识了Class模型中存在的关系。

仿真结果

运行模拟时, Enterprise Architect将在任何StateMachines中突出显示当前活动的状态。在存在StateMachine的多个实例的地方,它还将显示该州中每个实例的名称。

The executable state machine Turbine example from Enterprise Architect's example model
