示例:输入状态

进入国家的语义取决于国家的类型和进入国家的方式。

在所有情况下,进入状态都会执行(如果已定义)进入行为,但仅在完成与传入转换关联的行为后才执行。同样,如果为状态定义了doActivity行为,则该行为在执行条目Behavior后立即开始执行。

对于定义了一个或多个区域的复合状态,每个区域都有许多替代方案:

  • 默认条目 :当拥有的复合状态是转换的直接目标时,会发生这种情况;执行条目行为并分派可能的doActivity Behavior执行后,如果状态条目在Region中定义,则状态条目将从初始的伪状态通过其传出的Transition(称为状态的默认状态)继续进行
    如果未定义初始伪状态,则此区域将不活动
  • 显式条目 :如果传入的Transition或其延续在拥有复合状态的直接包含的Substate上终止,则该Substate变为活动状态,并且其条目Behavior在执行包含复合状态的Entry Behavior后执行
    如果转换终止于间接(深度嵌套)子状态,则此规则递归适用
  • 浅历史记录条目 :如果传入的Transition终止于该Region的shallowHistory伪状态,则活动的Substate变为该条目之前最近活动的Substate(FinalState除外),除非这是该状态的第一个条目;如果是进入该州的第一个条目,或者前一个条目已进入决赛,则如果定义了默认的浅历史转换,则将采用默认的浅历史转换,否则将应用默认的州条目
  • 深度历史记录输入 :此情况的规则与浅层历史记录相同,不同之处在于目标伪状态的类型为deepHistory,并且该规则递归应用于此状态下处于活动状态的所有级别
  • 入口点入口 :如果过渡通过入口点伪状态进入拥有的组合状态,则采用从入口点开始并渗透到该区域中状态的出站过渡;如果从入口点有更多传出的过渡,则每个过渡必须针对不同的Region,并且所有Region会同时激活
对于具有多个区域的正交状态,如果“过渡”显式输入一个或多个区域(对于Fork或入口点),则将显式输入这些区域,默认情况下输入其他区域。

在此示例中,我们演示了一个具有所有这些正交状态输入行为的模型。

对StateMachine建模

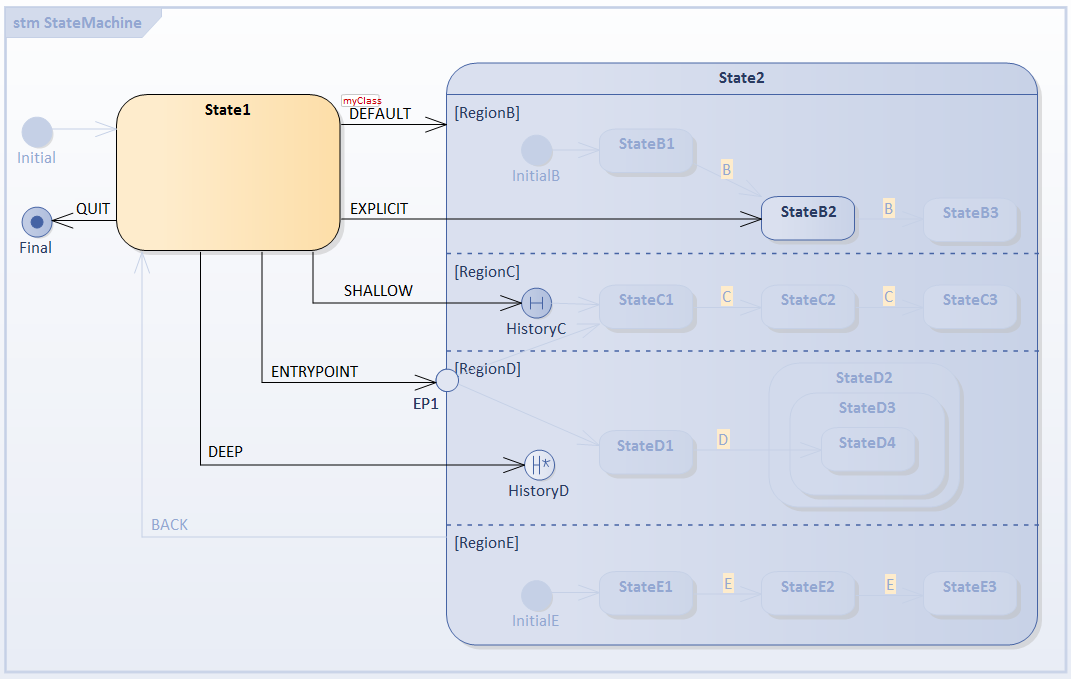

Example StateMachine transitions diagram in Sparx Systems Enterprise Architect

StateMachine的上下文

  1. 创建一个名为MyClass的Class元素,该元素用作StateMachine的上下文。
  2. 在“浏览器”窗口中右键单击MyClass ,然后选择“添加| StateMachine'选项。

状态机

  1. 在图中添加一个初始节点,一个名为State1的State,一个名为State2的State以及一个名为final的Final元素
  2. 在图表上放大State2 ,右键单击它,然后选择“高级|定义并发子状态选项,并定义RegionB,RegionC, RegionDRegionE。
  3. 右键单击State2,然后选择“新建子元素|入口点”选项以创建入口点EP1
  4. RegionB中 ,创建元素InitialB ,过渡到StateB1 ,过渡到StateB2 ,过渡到StateB3 ;由事件B触发的所有转换
  5. RegionC中 ,创建元素浅的HistoryC (右键单击History节点| Advanced | Deep History |取消选中),过渡到StateC1 ,过渡到StateC2 ,过渡到StateC3 ;由事件C触发的所有转换
  6. RegionD中 ,创建元素deep HistoryD (右键单击History节点| Advanced | Deep History |检查),过渡到StateD1 ,将StateD2创建为StateD3的父级, StateD3StateD4的 ;从StateD1StateD4的过渡;由事件D触发
  7. RegionE中 ,创建元素InitialE ,过渡到StateE1 ,过渡到StateE2 ,过渡到StateE3 ;由事件E触发的所有转换
  8. 绘制从入口点EP1StateC1StateD1的过渡。

绘制不同条目类型的过渡:

  1. 默认条目: State1State2 ;由事件DEFAULT触发。
  2. 显式输入: State1StateB2 ;由事件EXPLICIT触发。
  3. 浅历史记录: State1HistoryC ;由事件SHALLOW触发。
  4. 深入历史记录:从State1HistoryD ;由事件DEEP触发。
  5. 入口点输入: State1EP1 ;由事件ENTRYPOINT触发。

其他过渡:

  1. 复合状态出口:从State2State1 ;由事件BACK触发。
  2. State1Final ,由事件QUIT触发。

模拟

神器

Enterprise Architect支持C,C ++,C#,Java和JavaScript。在此示例中,我们使用JavaScript,因为我们不需要安装编译器。 (对于其他语言,需要Visual Studio或JDK。)

  1. 在图工具箱的“工件”页面上,将Executable StateMachine图标拖到图中,并创建一个名为EnteringAStateSimulation的工件。将语言设置为JavaScript。
  2. 按住Ctrl键并将MyClass元素从“浏览器”窗口拖动到EnteringAStateSimulation工件上,选择“粘贴为属性”选项,并将属性命名为myClass。
Executable StateMachine for SysML simulation in Sparx Systems Enterprise Architect

代码生成

  1. 单击EnteringAStateSimulation,然后选择“模拟>可执行状态>状态机>生成,构建和运行”功能区选项。
  2. 为生成的源代码指定目录。
注意:该目录的内容将在生成之前清除;确保指定仅用于StateMachine模拟目的的目录。

Generating code for an executable state machine

运行模拟

提示:您可以从“仿真”窗口中查看执行跟踪序列,方法是选择“仿真>动态仿真>模拟器>打开仿真窗口”功能区选项,以打开该窗口。

模拟开始时, State1处于活动状态,StateMachine正在等待事件。

Live simulation of executing code in executable state machine

使用“模拟>动态模拟>事件”功能区选项打开“ 模拟事件 (触发器)”窗口。

1)选择默认条目:触发序列[默认]。

Live simulation of executing code in executable state machine

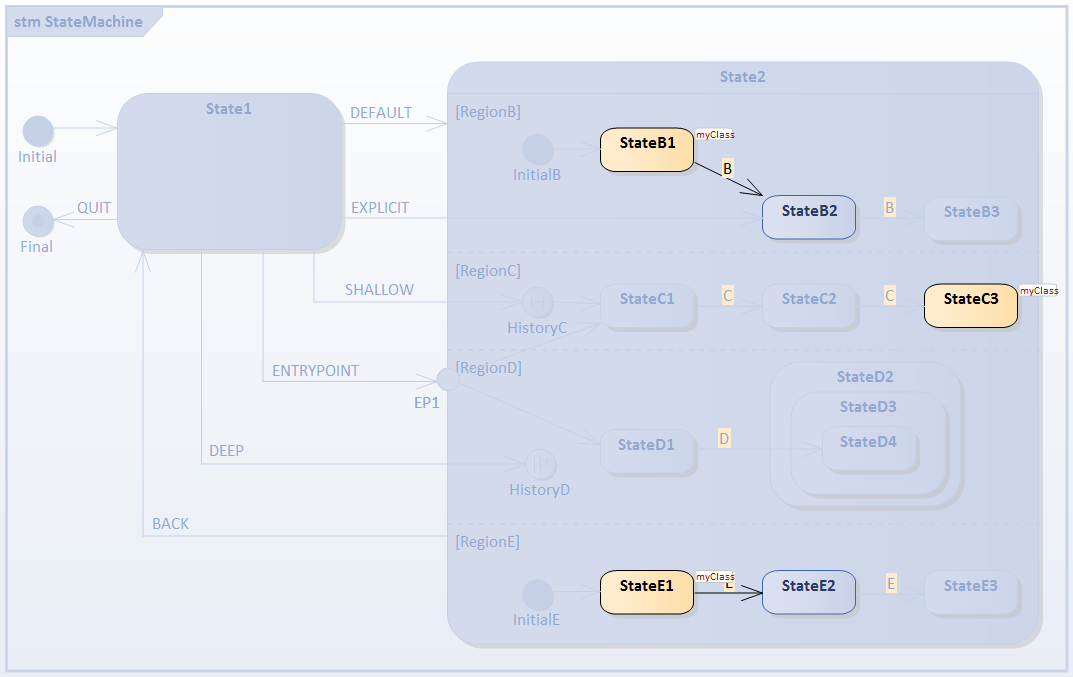

  • RegionB被激活,因为它定义InitialB;从它传出的转换将被执行, StateB1是活动状态
  • 激活RegionE是因为它定义了InitialE ;从它传出的转换将被执行, StateE1是活动状态
  • 由于未定义初始伪状态,因此RegionCRegionD处于非活动状态
选择触发器[BACK]重设。

2)选择显式条目:触发序列[EXPLICIT]。

Live simulation of executing code in executable state machine

  • 激活了RegionB ,因为过渡对象为包含的顶点StateB2
  • 激活RegionE是因为它定义了InitialE ;从它传出的转换将被执行, StateE1是活动状态
  • 由于未定义初始伪状态,因此RegionCRegionD处于非活动状态
选择触发器[BACK]重设。

3)选择默认历史记录过渡:触发序列[SHALLOW]。

Live simulation of executing code in executable state machine

  • 之所以激活RegionC是因为过渡的目标是包含的顶点HistoryC ;由于是第一次进入此区域(并且“ History”伪状态没有什么可“记住”的), 因此将执行从HistoryCStateC1的转换
  • RegionB被激活,因为它定义InitialB;从它传出的转换将被执行, StateB1是活动状态
  • 激活RegionE是因为它定义了InitialE ;从它传出的转换将被执行, StateE1是活动状态
  • RegionD处于非活动状态,因为未定义初始伪状态
4)准备测试浅历史记录:触发序列[C,C]。

Live simulation of executing code in executable state machine

  • 我们假设浅历史伪状态HistoryC可以记住StateC3
选择触发器[BACK]重设。

5)选择“浅历史记录”:触发序列[SHALLOW]。

Live simulation of executing code in executable state machine

  • 对于RegionC ,直接激活StateC3
选择触发器[BACK]重设。

6)选择入口点输入:触发序列[ENTRYPOINT]。

Live simulation of executing code in executable state machine

  • 激活RegionC是因为从EP1过渡到包含的StateC1
  • 进行地区被激活,因为从EP1过渡的目标所包含的StateD1
  • RegionB被激活,因为它定义InitialB;从它传出的转换将被执行, StateB1是活动状态
  • 激活RegionE是因为它定义了InitialE ;从它传出的转换将被执行, StateE1是活动状态
7)准备测试深度历史记录:触发序列[D]。

Live simulation of executing code in executable state machine

  • 我们假设深厚的历史伪状态HistoryD记得StateD2,StateD3StateD4
选择触发器[BACK]重设。

8)选择“深度历史记录”:触发序列[DEEP]。

Live simulation of executing code in executable state machine

  • 对于RegionD输入StateD2StateD3StateD4 ;痕迹是:
    -myClass [MyClass] .StateMachine_State1 EXIT
-myClass [MyClass] .State1__TO__HistoryD_105793_61752效果

-myClass [MyClass] .StateMachine_State2 ENTRY

-myClass [MyClass] .StateMachine_State2 DO

-myClass [MyClass] .InitialE_105787__TO__StateE1_61746效果

-myClass [MyClass] .StateMachine_State2_StateE1 ENTRY

-myClass [MyClass] .StateMachine_State2_StateE1 DO

-myClass [MyClass] .InitialB_105785__TO__StateB1_61753效果

-myClass [MyClass] .StateMachine_State2_StateB1 ENTRY

-myClass [MyClass] .StateMachine_State2_StateB1 DO

- MyClass的[MyClass的] .StateMachine_State2_StateD2 ENTRY

-myClass [MyClass] .StateMachine_State2_StateD2_StateD3 ENTRY

-myClass [MyClass] .StateMachine_State2_StateD2_StateD3_StateD4 ENTRY
