SysML模型工具箱

构造SysML模型时，可以使用“图工具箱”的“ SysML模型”页面上的图标，用模型，包和视图元素填充图。

SysML模型工具箱包含SysML通用元素和关系图标页面。您可以将此页面添加到所有“图表工具箱”，以便无论使用哪种类型的图表，该页面始终可用。为此，请将SysML 1.5技术设置为“活动”（“专业化>技术>管理技术：SysML 1.5：设置活动”功能区路径）。

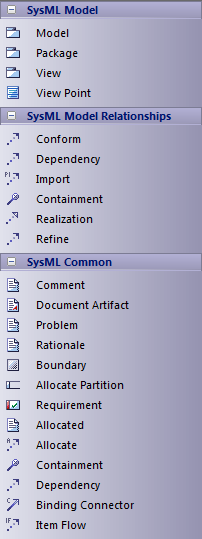

SysML Model elements toolbox.

访问

在图工具箱上，单击 Search 以显示“查找工具箱项”对话框，并指定“ SysML nn模型元素”（无论使用哪个版本）。

色带	设计>图表>工具箱
键盘快捷键	Ctrl + Shift + 3

SysML模型元素对象

项目	描述
模型	创建一个包含SysML模型的包。
模型库	创建一个包含SysML模型库的包。
视图	创建一个构造型类，该类从SysML View Point的角度定义系统的SysML View。
视点	创建一个构造型类，该类定义SysML视点，该点指定用于构造和使用视图的规则和约定。
利益相关者	创建构造型类，该类定义SysML涉众。
包	组在单个包含单元中对模型构造进行建模。

SysML模型关系

项目	描述
符合	建立视图与定义视图点的一致性依赖关系。
相依性	建立描述一个元素如何依赖另一个元素的可追溯关系。
进口	表示对一个模型Package中的一个元素的重用。
遏制	以图形方式显示父元素中一个元素的所有权。
实现	标识元素之间规范的设计实现。
细化	表示一个元素对另一个元素的改进。
暴露	将视图与另一个模型元素相关联。

SysML通用

项目	描述
评论	创建可以附加到任何其他类型的元素集的文本注释。使用Notelink连接器单独创建附件。
文件工件	通过将此元素与文档关联，将链接文档附加到图。
元素组	创建一个文本注释，指示其附加到多少模型元素。
问题	构造型注释，用于记录模型元素无法满足要求的情况。
基本原理	刻板印象的注释，记录决策依据。
边界	定义概念边界，以可视方式对逻辑相关元素进行分组。
分配分区	构造型活动分区，其中包含被视为已分配给分区分类器的元素。
需求	指定系统的功能或其应满足的条件。
已分配	构造型注释，该注释定义了以分配关系分配给目标元素的源元素。
分配	原型化的抽象，它与模型元素相关联，以规范行为，结构，约束或设计期望的细化。分配关系从要分配的元素指向作为分配目标的元素。系统提供“分配”搜索，以表格格式列出所有分配的抽象，并显示“至”和“从”元素。选择“浏览>搜索>模型”功能区选项，然后选择“ SysML 1.4”作为搜索类别； “分配”默认为搜索类型。如果SysML Block元素与在同一图上不可见的元素有任何分配关系，或者从该图上看不到的元素有任何分配关系，则可以在图上Block元素的“ AllocatedTo”和“ AllocatedFrom”部分中列出这些元素。按Ctrl + Shift + Y显示“隔间可见性”对话框，然后选择“分配给”和/或“分配自”复选框。或者，您可以在链接的注释上列出隐藏的元素。在图上创建一个Note元素，并使用Notelink连接器将其链接到可见的Block元素。右键单击连接器，选择“将此注释链接到元素特征”选项，然后在“将注释链接到元素特征”对话框中，单击“特征类型”字段上的下拉箭头，然后选择“ AllocatedTo” ”或“ AllocationFrom”。单击确定按钮；现在，链接元素的名称显示在Notes元素中。（要同时显示“收件人”和“发件人”元素，请为每种类型分别创建一个注释。）对于隔离专区或Notes，您应该在设置设施之前保存该图，并可能重新加载该图以激活该设施。如果没有分配关系，或者相关元素在图中，则该选项不可用。
遏制	以图形方式显示父元素中一个元素的所有权。
相依性	建立描述一个元素如何依赖另一个元素的可追溯关系。
绑定连接器	在系统分解中的两个零件之间建立连接的构造型连接器。如果部件不同，则系统将提供一个同步它们的选项。
项目流	构造型信息流，指定在交互点中流经连接器的项目。
