SysML块定义工具箱

在构建SysML模型时，可以使用“图表工具箱”的“ SysML块定义”页面上的图标填充“块定义”图。

您还可以基于为Block元素创建的关联关系，在Block上生成Property元素。这些属性（或零件）最初是在“浏览器”窗口中创建的，但是您可以在“块”的“内部框图”中快速呈现它们。

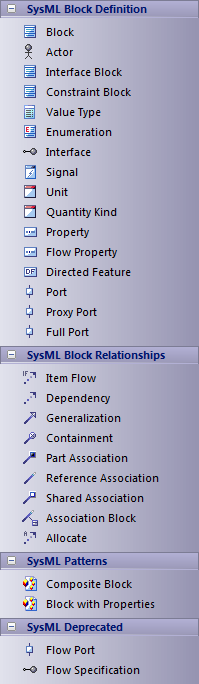

SysML Block definition diagram toolbox.

访问

在图工具箱上，单击 Search 以显示“查找工具箱项”对话框，并指定“ SysML nn块定义”（无论您使用的是哪个版本）。

色带	设计>图表>工具箱
键盘快捷键	Ctrl + Shift + 3

SysML块定义对象

项目	行动
块	在SysML中定义一个复合系统实体。
演员	表示与一个或多个SysML系统进行交互的用户。
接口块	一种没有行为或内部部件的特殊类型的块，用于键入代理端口。
约束块	将复合约束定义为参数方程式系统。
值类型	定义SysML数量，表示为具有特定单位的可测量维度。
枚举	将数据类型定义为一组符号或值。
接口	定义一个元素，该元素描述具有属性和方法的交互点的规范。
信号	定义包含交互的系统块之间交换的属性的SysML消息。
实例规格	去做
单元	表示SysML中的标准度量单位。
数量种类	标识SysML中的可测量数量。
属性	使用可重用SysML块的实例描述SysML块在其整体上下文中的分解。
流动特性	创建一种可以流入或流出模块的Flow元素。
定向特征	如果放置在图块上，则生成一个操作；如果放置在图上，则生成DirectedFeature（Property）元素，二者均指示关联的图块拥有（提供）该要素，使用（必需）另一个图块拥有的要素，或者两者（必需）。方向值在元素或操作的“属性”窗口的“ SysML1.n”选项卡或“标签”选项卡中定义。
港口	描述SysML块的结构交互点，该结构点依次连接块的交互部分。
代理端口	公开拥有版块或其内部零件的功能。
全口	指定与拥有的块或其内部零件分开的系统元素。

SysML块定义关系

项目	行动
项目流	指定在交互点中流经连接器的项目。以与UML信息流相同的方式使用。请参阅使用信息流
相依性	建立描述一个元素如何依赖另一个元素的可追溯关系。
概括	将元素描述为另一个元素的专门后代，其中包含其他属性和行为。
遏制	以图形方式显示父元素中一个元素的所有权。
零件关联	描述SysML模块与其内部部件之间的连接特征，例如多样性和类型。
参考协会	描述单独的SysML模块之间的连接特征，例如多样性和类型。
共享协会	描述SysML模块之间公共连接的特征，例如多样性和类型。
关联块	描述由SysML块定义的关联连接器。
连接器	属性和端口之间的结构连接。
分配	连接模型元素以形式化行为，结构，约束或设计期望的优化。

SysML模式

项目	行动
复合块	一种模式，用于创建一个复合块，该复合块由通过聚合关系关联的块组成。
零件遮挡	一种模式，可创建由嵌套零件组成的复合块。

SysML已弃用

项目	行动
流口	描述流入和流出交互SysML模块的内容。不推荐使用此元素类型。而是创建一个由拥有流属性的接口块键入的端口。
流量规格	定义一组与公共交互点的各个部分相对应的流属性。元素类型已弃用。而是创建一个拥有流属性的接口块。
