同步结构元素-活动图

如果已经定义了SysML Activity元素的“动作引脚”和/或“活动参数”，则可以使用子图上的简单上下文菜单选项将其自动显示在元素的子Activity图上。

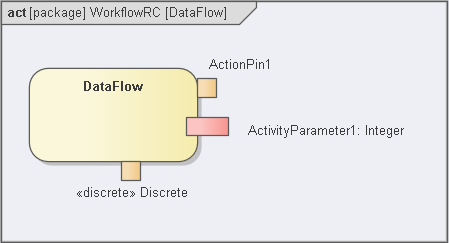

在现有的SysML活动图上，如下图所示：

1. 从“图工具箱”的“ SysML活动”页面拖动“动作图钉”和/或“参数”图标，然后在该过程中将所需的类型分配给生成的元素。

2. 右键单击并选择“新子图| “活动图”。将适当的动作元素添加到图中。

3. 在新图上，在图框架外部，右键单击并选择“同步结构元素”选项。

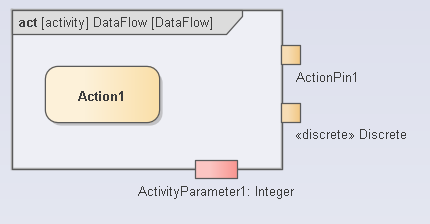

这些元素作为图框架内的链接元素添加到“活动”图：

• Activity元素拥有的每个结构元素（例如Activity Parameters）
• 由Activity元素上的现有Association连接器定义的属性
• 活动的边缘安装活动针
