国家生命线

A state lifeline on a UML Timing diagram.

描述

生命线是对象在x轴上指示的时间跨度的路径。有两种：状态生命线（在此定义）和值生命线，均在时序图中使用。

状态生命线遵循状态之间的离散过渡，这些过渡是沿着时间轴的y轴定义的。任何过渡都具有时间约束，持续时间约束和观察值的可选属性。州生命线的示例如下所示：

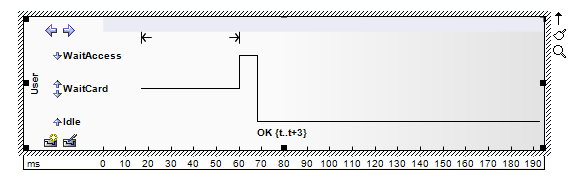

An example UML Timing diagram showing a State Lifeline.

状态生命线包含一组过渡点。可以使用以下属性定义每个过渡点：

属性	描述
在时间	指定状态更改的开始时间。
过渡到	指示生命线更改为的状态。
事件	描述发生的事件。
时间限制	指状态在生命线内更改所花费的时间，或传输消息所花费的时间（例如t..t + 3）。
时间观察	提供有关状态更改或已发送消息的时间的信息。
持续时间限制	与特定状态下的生命线周期有关。可以通过生命线内的状态更改或该生命线收到消息来激发约束。
持续时间观察	指示从状态更改或消息接收开始的特定状态下的生命线间隔。

在示例图中，OK过渡点具有以下属性：

State Lifeline element

OMG UML规范（ UML上层结构规范，v2.1.1，第518页）指出：

这是分类器或属性的状态，或某些可测试的条件，例如离散的可枚举值。

也可以让状态维既连续又离散。这对于某些实体经历连续状态变化（例如温度或密度）的情况是说明性的。
