用例图

了解用例图

方面

描述

介绍用例图

用例图是Unified Modeling Language ( UML )行为图之一,可用于描述用户和与正在建模的系统进行交互的其他系统的目标。它们用于描述系统,子系统或实体的功能需求,并提供有关如何使用系统的简单但引人注目的图片。

Business Analysis tool, model scenarios in Sparx Systems Enterprise Architect

它们通常与更高级别的业务和利益相关者要求结合使用,并且通常会补充一组非功能性要求。

在哪里可以找到用例图

功能区:设计>图表>添加> UML行为>用例

浏览器窗口工具栏:“新图”图标> UML行为>用例

浏览器窗口上下文菜单|添加图...> UML行为>用例

用例图的用法

用例图用于描述用户或其他系统希望通过与系统交互来实现的目标。他们总是从参与者的角度描述目标,用例的细节将更精确地描述目标。

用例通常用作测试用例定义的基础。

用例图的选项

可以创建任意数量的用例图来表示系统或用例包的不同部分。这些图可以保持简单,也可以通过应用许多其他连接器(例如包含,扩展和通用关系)进行结构化。

可以包括系统边界,该边界用于命名所讨论的系统,子系统或实体;参与者位于边界外部,用例位于内部。

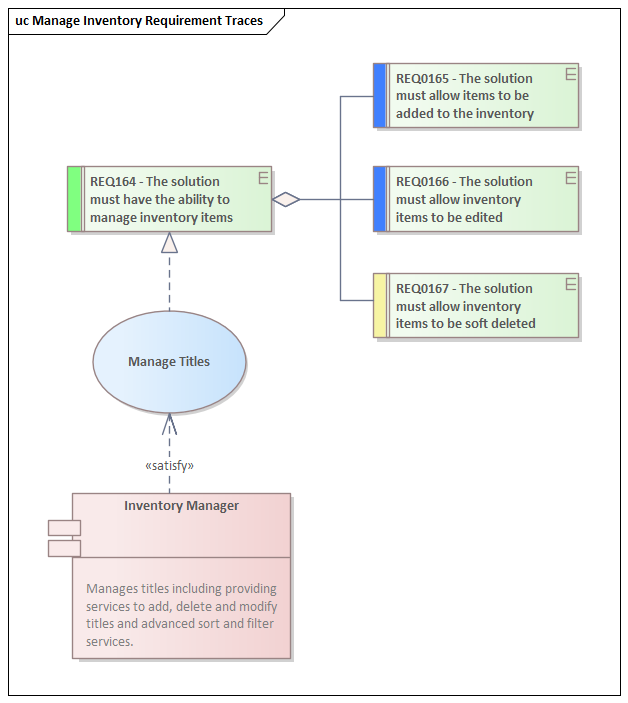

Business Analysis tool, Use Case Traceability in Sparx Systems Enterprise Architect

用例图可用于显示用例与系统中其他元素的关系,包括上游元素(如需求)和下游元素(如组件)。

可以将用例图(对于任何图)视为元素列表,这使得使用元素属性更加容易。

呈现图表时,也可以使用“图表过滤器”和“图表层”来引起对图表各部分的注意,并且可以通过更改图表的属性以手绘形式或白板样式来呈现图表。

了解有关用例图的更多信息
