甘特图

了解甘特图

方面

描述

甘特图简介

甘特图视图是用于可视化项目,包或图中的元素以及已分配给它们的资源的工具。有许多不同的甘特图可用:

  • 项目甘特图视图用于查看整个存储库中的元素
  • 图表甘特图视图用于显示给定图中各元素的资源分配。
  • 包甘特图视图,用于显示资源对选定包中包含的元素的分配。

该工具将使传统或敏捷项目经理有能力确保将项目资源分配给存储库内容,并帮助确保从存储库内部直接获得高价值成果。

Resource view for Gantt chart in Sparx Systems Enterprise Architect.

在哪里可以找到甘特图

功能区:设计>模型>甘特

功能区:“设计”>“图”>“视图方式”>“甘特图”

图上下文菜单:开关视图|切换到甘特图视图

浏览器窗口程序包上下文菜单|在|中打开包装甘特图

甘特图视图的用法

甘特图视图的主要用途是显示资源到存储库中元素的分配并管理工作分解结构。可以使用多种视图和过滤器来定制视图或使其与特定受众更加相关。可以对存储库中的任何元素进行分配,从高级“包”级别到单个元素(如“类”,“活动”或“更改”)。对于想要可视化团队的使用方式并最终交付高价值和高优先级结果的项目经理来说,它是一个强大的工具。在执行分配的任务时,从事项目工作的建模人员可以查看自己的工作并更新进度。

尽管可以使用甘特图视图中的可视持续时间条进行广泛的更改,但通常的做法是将该工具与“资源分配”窗口结合使用,在该窗口中可以输入和调整详细信息。

甘特图视图的选项

Project Gantt视图是一种高度灵活的工具,可以配置为以多种不同方式显示信息。通过使用过滤器栏并在特定列中查找包含指定过滤器文本的元素,可以使用过滤器仅显示具有特定状态的元素,或更一般地说,使用过滤器。也可以按“开始”或“完成”日期过滤显示内容,或仅显示过期的任务。

只需拖动可视条的两端,就可以对任务的持续时间进行广泛的更改。可以在显示屏上更改时间范围,以进行短期和长期计划,并获得简明和扩展的视图。

甘特图可以方便地复制到剪贴板并粘贴到其他应用程序中或保存到文件中。还有许多其他选项可供使用,这使得该工具对于团队和基于计划的建模方法而言是无价的。

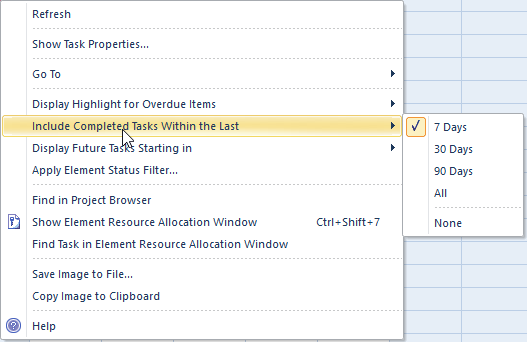

Gantt Chart Allocation Options in Sparx Systems Enterprise Architect.

了解有关甘特图视图的更多信息

甘特图
