使用IIS的Pro Cloud Server （可选）

对于大多数用户， Pro Cloud Server随附的内置Web服务器可提供他们所需的所有功能。这也是设置和使用的最简单方法。

但是， Pro Cloud Server还提供了与Internet信息服务（IIS）集成的选项。 仅对于内置身份验证方法不足并且想要使用Windows Active Directory或基于证书的身份验证的用户， 才建议这样做（请参阅从Active Directory帮助中导入用户ID ）。请注意，使用IIS不会消除登录过程，并且用户仍必须输入其用户ID和密码。

要将IIS配置为承载Pro Cloud Server ，必须首先将SparxCloudLink.sseap文件设置为引用Pro Cloud Server ，然后在Windows中打开Internet信息服务（IIS）管理器并将其配置为将请求发送到适当的模块。根据您的首选项，您可以选择HTTP模块或ISAPI模块。

在设置HTTP或ISAPI之前，必须在IIS中进行以下设置：

  • 应用程序池设置
  • 功能设定
对于安全的HTTPS设置（可选）：
  • 设置证书
  • 设置HTTPS

配置设定

在设置HTTP模块或ISAPI模块之前，必须首先检查是否已根据需要配置了该服务的SSProCloud.config文件，并记下了所使用的端口，以便在继续设置SparxCloudLink.sseap文件时可以对其进行指定。参考Pro Cloud Server 。

包含ISAPI .dll的目录路径 也 包含SparxCloudLink.sseap配置文件。

路径应类似于以下示例：

C：\ Program Files（x86）\ Sparx Systems \ Pro Cloud Server \ ISAPI

在以管理员身份运行的文本编辑器中编辑此文件。

默认内容为：

[云]

服务器=本地主机

端口= 803

服务器：

查找运行Pro Cloud Server的计算机的地址。在大多数情况下，最好在同一台计算机上运行HTTP模块和Pro Cloud Server 。在这种情况下，可以使用默认值localhost。如果Pro Cloud Server在其他计算机上运行，请使用运行服务的IP地址或服务器名称。

港口：

Pro Cloud Server正在侦听管理员请求的端口。默认情况下，其值为803，但应与SSProCloud.config文件中的服务配置进行交叉引用。

可选设定

这些点是可选的。出于测试目的，您可能希望保留这些更改，直到解决IIS的任何问题为止。

  1. 在SSProCloud.config文件中，删除对除管理端口（默认803）之外的端口的所有引用。换句话说，从配置文件中删除括号中的条目（…）。
  2. 保存SSProCloud.config文件。
  3. 重新启动服务。

应用程序池设置

HTTP或ISAPI将需要32位而非托管代码的应用程序池。下图显示了“ IIS应用程序池高级设置”视图中的32位应用程序设置。

The settings for 32-bit applications in the IIS Application Pools Advanced Settings view.

功能权限

下图显示了访问路径和“默认网站|处理程序的映射以允许执行脚本。

This illustration shows the access path and the 'Default Web Site | Handler' mappings to permit Script Execution.

设置证书

为了运行HTTPS服务，您必须在IIS中设置安全证书。在IIS管理器中：

  1. 在“连接”下，选择根连接（计算机名称）。
  2. 双击“服务器证书”图标。
  3. 单击“创建自签名证书”。
  4. 为证书指定一个简单易用的名称。
In order to run the HTTPS service you must set up a security certificate in IIS.

设置HTTPS

要设置HTTPS的操作绑定，您必须在站点绑定中包括端口和证书。

在IIS管理器中：

  • 在“连接”下，选择“默认网站”选项
  • 在“操作”下，单击“绑定”选项
  • 在“站点绑定”窗口中，单击“添加”
To set the bindings through which HTTPS will operate, you must include a port and a certificate in the site bindings.

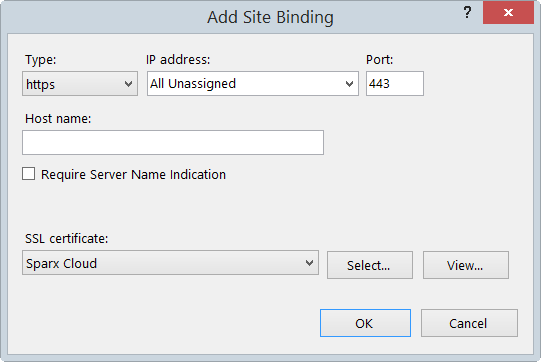

这将打开“添加站点绑定”窗口。

设置以下参数：

  • 类型：HTTPS
  • 端口：443
  • SSL证书：选择在设置证书中创建的证书
To set the bindings through which HTTPS will operate, you must include a port and a certificate in the site bindings.

HTTP模块

要在Internet信息服务（IIS）管理器中设置HTTP模块，请执行以下操作：

  1. 在“连接”面板中，选择机器属性（树的顶部）。
  2. 双击中间面板中的“模块”图标。
    Setting up the HTTP module in the Internet Information Services (IIS) Manager
    这将返回“模块”列表和“操作”视图。
  3. 在“操作”列表中，单击“配置本机模块…”选项。
    Setting up the HTTP module in the Internet Information Services (IIS) Manager
    这将打开“配置本机模块”视图。
  4. 单击“注册”按钮以打开“注册本机模块”对话框。
    Setting up the HTTP module in the Internet Information Services (IIS) Manager
    键入名称和SSCSIISHttpLink.dll文件的路径。
  5. 单击确定按钮。现在将选中“ SSCloudServices”复选框。
    Setting up the HTTP module in the Internet Information Services (IIS) Manager
  6. 点击确定按钮 关闭“配置本机模块”对话框。
  7. 在“连接”面板（请参阅步骤1）中，单击您的网站。
  8. 双击中间窗格中的“处理程序映射”。
    Setting up the HTTP module in the Internet Information Services (IIS) Manager
    这将打开“处理程序映射”视图：
    Setting up the HTTP module in the Internet Information Services (IIS) Manager

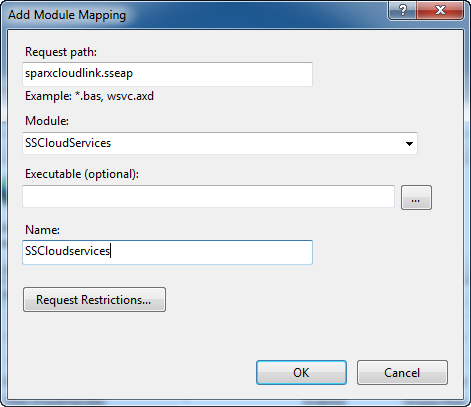

  9. 在“操作”列表中，单击“添加模块映射”选项以打开“添加模块映射”对话框。
  10. 如图所示，设置“请求路径”和“名称”。
  11. 在“模块”字段中，单击下拉箭头，然后选择在步骤4中添加的模块。
    Setting up the HTTP module in the Internet Information Services (IIS) Manager
  12. 单击“请求限制”按钮。在“请求限制”对话框中，选择“访问”标签。选择“执行”单选按钮以启用“执行”权限。
    Setting up the HTTP module in the Internet Information Services (IIS) Manager
  13. 选择“映射”选项卡，然后取消选择“仅当请求映射到时才调用处理程序”复选框。
  14. 单击确定按钮。
  15. 再次单击“确定”按钮，关闭“添加模块映射”对话框。
要完成此HTTP模块设置，请参阅本主题开头的“ 配置设置”部分。然后，您应该能够使用HTTP模块通过IIS服务器使用Enterprise Architect连接到模型。

ISAPI模块

要配置ISAPI模块而不是HTTP模块：

  1. 在“连接”中 面板上，选择机器属性：
    Configuring an ISAPI module
  2. 双击“处理程序映射”  图标：
    Cloud IIS Mappings Icon
  3. 在“动作”中 列表中，单击“添加模块映射”  选项。
  4. 在“添加模块映射”对话框中，将“请求路径”设置为“ sparxCloudLink.sseap”，将“模块”设置为“ IsapiModule”，将“可执行文件”设置为“ SSCSIISIsapiLink.dll”，如图所示。
    Configuring an ISAPI module
  5. 点击确定 按钮关闭对话框。现在，您应该能够使用ISAPI通过IIS服务器使用Enterprise Architect连接到模型。
