热图外观

热图是一种功能非常强大的可视化分析工具，最终图表的详细外观取决于您选择代表的数据以及决定其格式的方式。仅考虑布局，有两种主要格式：

“切片”-数据按一系列列进行布局，每列的内部空间分为高度递减的行
'平方'-数据以矩形组显示，每个组包含一个或多个不同大小的块；最大的组通常显示在左侧，其他组则向下和向下减小

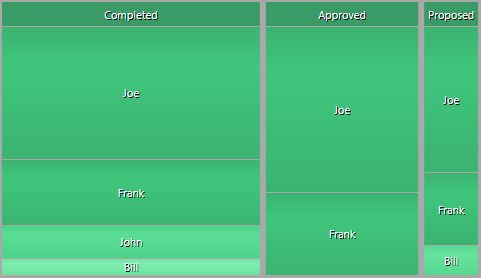

切片热图

A sliced heat map example used in Sparx Systems Enterprise Architect.

方差热图

An example of a Squarified Heat Map used in Sparx Systems Enterprise Architect.

有两组选项可定义图表外观：

“颜色集”-定义热图使用颜色表示所显示数据特征的方式
“外观”选项-定义热图的布局样式

访问

在图上或浏览器窗口中选择一个图表元素。

色带	设计>元素>编辑器>属性对话框>外观
键盘快捷键	Alt + Enter \|出现
其他	双击元素\|出现

颜色集

选项	行动	也可以看看
值类型	单击下拉箭头，然后选择如何将热图表示的属性值视为字符串或数字值。无论哪种情况，您都可以将值链接到应用于代表这些值的单元格的特定颜色作为颜色集。
结果	（如果“值类型”字段设置为“数值”，则启用。）单击下拉箭头，然后选择“热图”应将单个结果表示为离散值，还是将其合并为总和。然后，您将定义颜色集，以将颜色应用于特定值或总和值的总和。例如，您可以将蓝色分配为5，将绿色分配为10，将红色分配为15。假设热图找到了数据“资源弗雷德= 5小时”和“资源弗雷德= 10”小时'。如果选择： “离散值”，图表将显示Fred的两个单元格，一个蓝色和一个绿色（表明Fred在一件事上花费了5个小时，另一件事花费了10个小时） “总和”，图表将显示Fred的一个红色单元格（表明Fred总共完成了15个小时的工作）
颜色设定值	这些设置提供了适用于代表特定文本或数值的单元格的颜色定义。单击添加颜色值文本，然后键入该颜色将代表的文本字符串或数字值。该值必须是您在“值类型”字段中定义的类型。文本字符串必须与您希望从源中检索的数据值完全匹配，包括大小写数值可以是精确值，也可以包含定义范围的运算符；例如： -10 -15..20 -> 10 -<40 单击该字段； “颜色”列中将显示一个白色复选框。要么：单击十六进制数字，然后用颜色的数字改写它以代表该值，或者单击下拉箭头，然后选择或定义要使用的颜色这些设置适用于“包”选项卡上“颜色依据”字段或“ SQL AS颜色”别名的指定数据；如果未指定此数据，则颜色默认为在“尺寸依据”字段或“ AS系列”别名中指定的数据。	创建自定义颜色

选项

行动

也可以看看

值类型

单击下拉箭头，然后选择如何将热图表示的属性值视为字符串或数字值。无论哪种情况，您都可以将值链接到应用于代表这些值的单元格的特定颜色作为颜色集。

结果

（如果“值类型”字段设置为“数值”，则启用。）单击下拉箭头，然后选择“热图”应将单个结果表示为离散值，还是将其合并为总和。然后，您将定义颜色集，以将颜色应用于特定值或总和值的总和。

例如，您可以将蓝色分配为5，将绿色分配为10，将红色分配为15。假设热图找到了数据“资源弗雷德= 5小时”和“资源弗雷德= 10”小时'。如果选择：

“离散值”，图表将显示Fred的两个单元格，一个蓝色和一个绿色（表明Fred在一件事上花费了5个小时，另一件事花费了10个小时）
“总和”，图表将显示Fred的一个红色单元格（表明Fred总共完成了15个小时的工作）

颜色设定值

这些设置提供了适用于代表特定文本或数值的单元格的颜色定义。

单击添加颜色值文本，然后键入该颜色将代表的文本字符串或数字值。该值必须是您在“值类型”字段中定义的类型。

文本字符串必须与您希望从源中检索的数据值完全匹配，包括大小写
数值可以是精确值，也可以包含定义范围的运算符；例如：
-10
-15..20
-> 10
-<40

单击该字段； “颜色”列中将显示一个白色复选框。要么：

单击十六进制数字，然后用颜色的数字改写它以代表该值，或者
单击下拉箭头，然后选择或定义要使用的颜色

这些设置适用于“包”选项卡上“颜色依据”字段或“ SQL AS颜色”别名的指定数据；如果未指定此数据，则颜色默认为在“尺寸依据”字段或“ AS系列”别名中指定的数据。

创建自定义颜色

外观选项

您在这些字段中设置的值将立即反映在对话框右下角的示例热图中。

选项	行动	也可以看看
布局	单击下拉箭头，然后从两个选项中选择：平方：“窗口”布局（默认）切片：“列”布局
组宽	单击下拉箭头，然后选择适当的选项以设置分隔和包围组的线条的粗细。
梯度	单击下拉箭头，然后选择要应用于每个单元的颜色渐变类型。
组色	单击下拉箭头，然后选择或定义一种颜色以应用于所有组标题，如果未定义颜色值，则选择所有组单元格。	创建自定义颜色
自动色彩	选中此复选框将覆盖“组颜色”选项，并自动为每个组标题和（如果未定义颜色值）每个组中的单元格应用单独的颜色。
减轻结果	选中此复选框可使单元格逐渐变轻。

笔记

不管选择哪种格式-平方或切片-很小的单元格都很难查看。如果结果很重要，则将SQL查询（或者如果未使用，则使用并行模型搜索）作为搜索可以帮助识别类型和/或值
