网络刻板印象

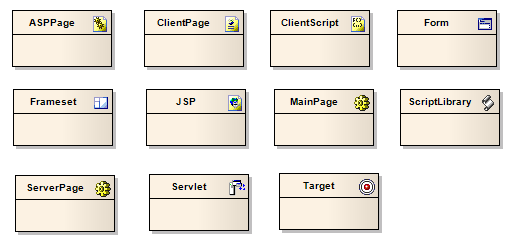

Enterprise Architect支持许多用于网页建模的Enterprise Architect型,这些Enterprise Architect型的图形元素使用图形图标而不是通常的“构造型”格式显示。这些原型仅适用于Class元素。这些是各种图形图标及其相关的构造型:

Web design stereotypes in Sparx Systems Enterprise Architect.

也可以通过图工具箱中的专用“ Web建模”页面获得一组类似的Web建模元素及其关系。

设置网页图标

行动

1个

在图中创建一个新的Class元素。

2

显示“属性”类对话框。

3

在“原型”字段中,输入所需的原型名称或单击下拉箭头,然后选择所需的原型(如前所述)。

4

单击确定按钮。

类显示为所示示例之一。
