UPDM框架图

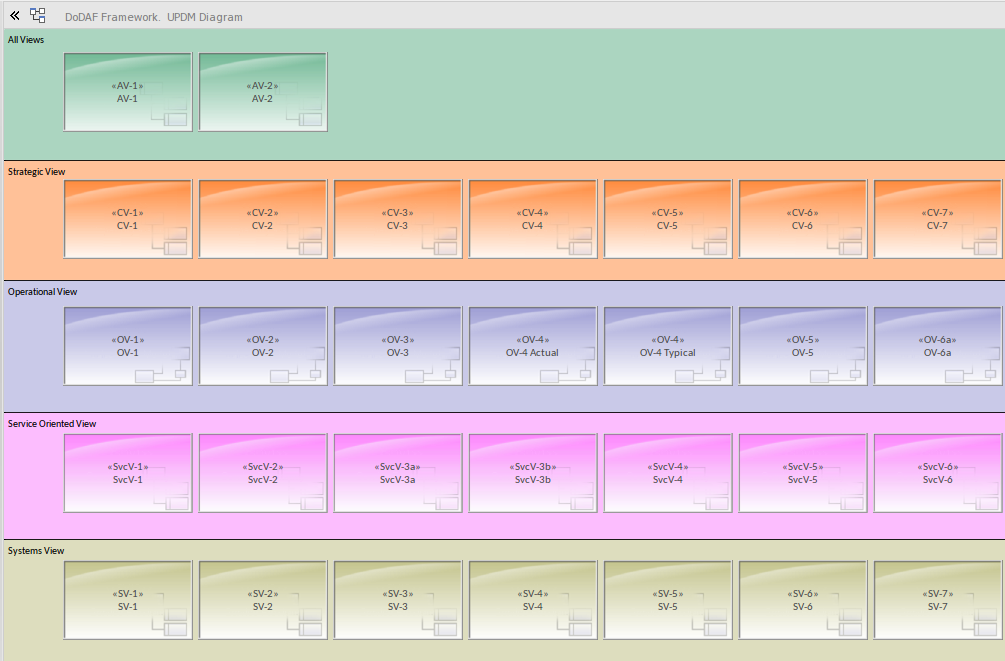

在开发和分发模型时，使用单个首页图很有用，该图具有指向模型中所有重要信息的超链接。这就是两个UPDM Framework图（一个用于DoDAF，一个用于MODAF）的目的，这两个视图是使用彩色编码泳道为每个视图集创建的。您可以拖放到以下图表：
- 包，充当其所拥有文档的超链接
- 文件工件
- 指向其子图的任何类型的复合元素
- 指向自定义SQL查询，关系矩阵配置文件或外部文件的超链接
创建一个UPDM框架图
- 在模型向导中，单击“ ...透视图”按钮，然后选择“系统工程> UPDM”。
- 展开“ UPDM框架”组，然后单击所需的模式“ DODAF框架”或“ MODAF框架”。
- 单击创建模式按钮以在您的项目中生成相应的UPDM模型结构。
编辑泳道
您可以在Framework图上添加，删除和修改泳道。选择“设计>图表>管理>泳道”。
要更改泳道的宽度，请使用鼠标拖动其边界。
改变外观
框架图上的每个软件包，文档和超链接都有一个备用图像。要将这些图像加载到模型中，请选择“配置”>“参考数据”>“图像”选项。
如果要将自己的位图图像应用于UPDM元素，则必须首先使用“配置>参考数据>图像”选项将图像导入模型。然后，您可以选择元素并按Ctrl + + W向元素添加替代图像，也可以应用自己的构造型将Shape Script应用于元素。例如，您可以使用以下形状脚本定义构造型：
形状主体
{
v_align =“ center”;
h_align =“ center”;
defSize（90,70）;
image（“ myBitMap.bmp”，0,0,100,100）;
printWrapped（“＃name＃”）;
}
