UI控件元素

UI控件元素表示用户界面控件元素(例如,编辑框)。它用于在自定义或用户界面图中捕获屏幕布局的组成部分和要求。

工具箱的“用户界面”页面中有许多UI控件元素。这些包括:

  • 清单
  • 文本框
  • 标签
  • 形成
  • 面板
  • 纽扣
  • 组合框
  • 复选框
  • 复选框(左侧)
  • 单选按钮
  • 单选按钮(左侧)
  • 垂线
  • 水平线

这些图标可以组合在“屏幕”图标上,以表示用户界面屏幕的外观,如下所示:

Example of a User Interface Diagram in Sparx Systems Enterprise Architect.

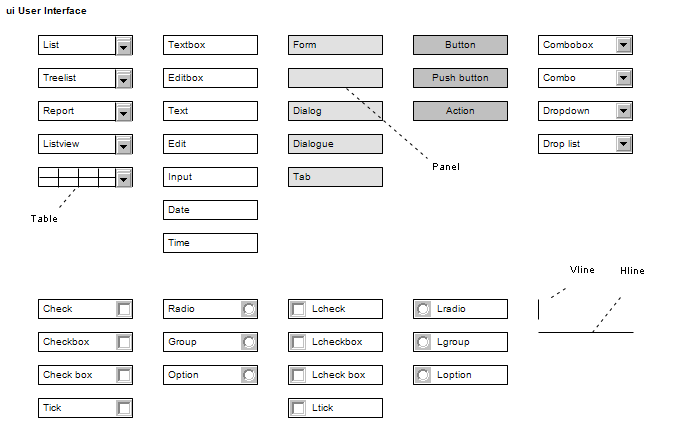

您还可以通过在“ UI控件元素属性”对话框中选择其他构造型来扩展可用图标。此处显示了完整的可用原型。在“ Stereotype”字段中键入或选择文本以创建相应的图标。

Stereotypes that are available on a User Interface Diagram in Sparx Systems Enterprise Architect.

工具箱图标

User interface control element (其中UI控件是用户界面元素类型的名称)
