Enterprise Architect建模系统
使用Enterprise Architect SysML，开发模型以设计或研究系统的过程既快速又容易，但同时又具有SysML规范的完整实现的多功能性和灵活性。此处提供了流程各个阶段的概述以及初始阶段的步骤。
Enterprise Architect模型系统
完成这些步骤，以创建模型来帮助您设计系统。
阶段 |
也可以看看 |
|---|---|
|
创建系统工程模型框架 请按照本主题结尾处的表根据模板创建系统工程模型中的分步指南进行操作。 |
|
|
创建需求模型以定义系统需求和期望。 SysML需求模型提供了系统需求，预期的抽象行为以及所设计的系统必须符合的操作约束。 |
SysML需求建模 |
|
创建一个“操作域”模型，该模型描述了系统在其中运行的环境以及与之交互的实体。 |
SysML操作域模型 |
|

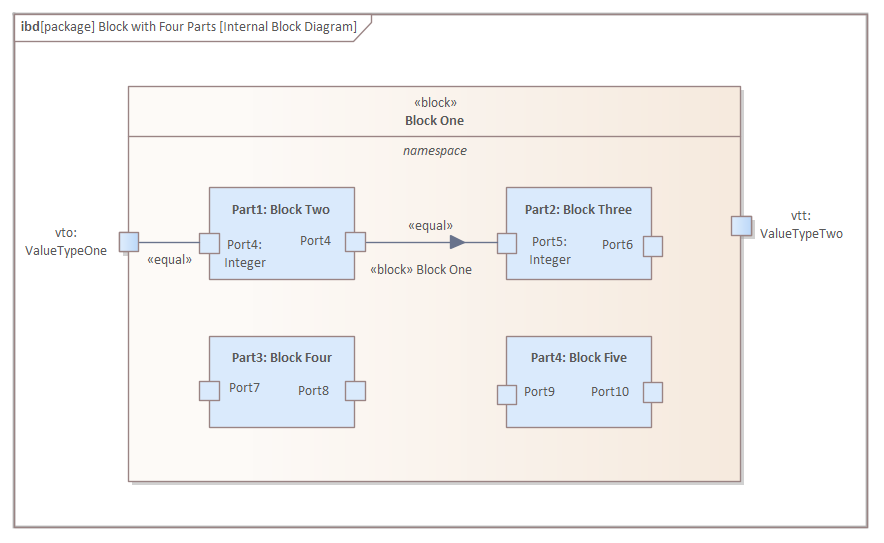

使用SysML模块和零件设计系统的组成 |
撰写系统设计 |
|
使用参数模型创建约束模型以描述系统的运行特性。 |
创建参数模型 |
|
模拟参数模型以验证其正确性并获得所需的特性。 SysML参数模型支持关键系统参数的工程分析，包括评估关键指标，例如性能，可靠性和其他物理特性 |
参数模拟 |
|
使用UML类和行为模型实现嵌入式软件 |
行为模型 |
|
创建可重用SysML块的库，表示可在其他项目上重用的子系统以及其他常见的Type定义。 |
创建可重用子系统 |
从模板创建系统工程模型
步 |
行动 |
也可以看看 |
|---|---|---|
|
1个 |
从“透视图”菜单中，选择：“系统工程| SysML”。 将显示“模型向导”视图，从SysML角度显示模型模式。 |
|
|
2 |
在左侧面板中，展开“ SysML 1.n项目结构”组，然后选择模式“基本MBSE项目” |
|
|
3 |
点击“创建模式”按钮。 在浏览器窗口中创建此模型结构： |
