N-Ary协会

n-ary Association diamond used to construct non-binary associations.

描述

n-Ary关联元素通常用于在类图中对三个或更多元素之间的复杂关系进行建模。它不是常用的设备,但是在多个元素之间存在依赖关系的情况下,可以很好地使用它。它通常与关联连接器一起使用,但是关系可以包括其他类型的连接器。

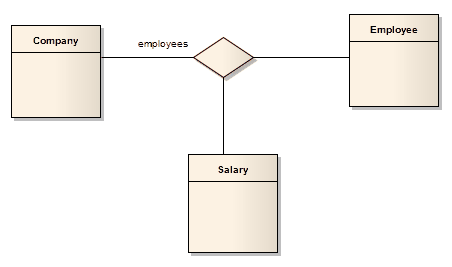

UML Class diagram showing a 3-way n-ary Association.

在此示例中,公司,员工和薪水之间存在关系。

工具箱图标

n-ary Association element
