导出模块化ArcGIS架构

在Enterprise Architect ，除了导出整个ArcGIS工作区之外，还可以导出部分架构。如果您拥有大型的地理数据库架构（如行业参考模型中所定义），这将非常有用。在某些情况下，您可能需要整个架构，但对于特定的空间应用（例如字段数据收集）只需要一小部分即可。在这种情况下，您将希望导出仅包含字段数据应用程序使用的要素类，表和域的架构，而无需复制原始架构模型的某些部分。为此，可以使用“ ArcGISSchemaView”构造型包。

«ArcGISSchemaView»包被建模为ArcGIS Workspace包的子包。您可以定义任意数量的«ArcGISSchemaView»程序包-每个程序包代表地理数据库架构的不同子集。通过从“ ArcGISSchemaView”包到每个包含的包绘制一个UML依赖关系连接器，可以指定要包含模式的哪些部分。导出«ArcGISSchemaView»程序包时，系统会包含您所包含的程序包所依赖的其他任何程序包（通过“依赖关系”连接器）。

该图显示了部分方案，该方案仅包含来自完整方案的三个功能数据集之一。

ArcGIS partial schema with Feature Datasets modeled using Sparx Systems Enterprise Architect.

创建一个ArcGISSchema包

步	行动	也可以看看
1个	在ArcGIS Workspace中创建或打开ArcGIS图。
2	将“ ArcGIS Schema View”图标从“ Core Diagram Toolbox”拖到您的图上。出现提示，输入软件包名称。
3	输入有意义的包名称，然后单击确定按钮。
4	将要包含在导出模式中的任何其他Package拖到该图上。（使用«ArcGISSchema View»包的子图来绘制包含的包，可以达到相同的结果）。
5	从«ArcGISSchema View»包中绘制一个依赖关系连接器到其他每个包。

笔记

在图上定义依赖关系很方便，但不是必需的。只要在模型中定义了依赖关系（无论它们是否存在于关系图上），ArcGIS模式导出器都将使用它们
您可以将依存关系图安排在ArcGIS Workspace中任何合适的部分–这些图可以位于«ArcGISSchema View»程序包本身下，也可以位于ArcGIS Workspace内的任何其他元素下

导出ArcGIS架构视图以用于ArcCatalog

步	行动	也可以看看
1个	在图或浏览器窗口中选择ArcGIS Schema View Package。
2	右键点击并选择“专业化\| ArcGIS \|导出到ArcGIS Workspace XML”菜单选项。
3	确定目标文件，然后单击“导出”按钮。系统生成仅包含与ArcGIS Schema View Package相关联的元素的Workspace XML文档。

步

行动

也可以看看

1个

在图或浏览器窗口中选择ArcGIS Schema View Package。

右键点击并选择“专业化| ArcGIS |导出到ArcGIS Workspace XML”菜单选项。

确定目标文件，然后单击“导出”按钮。

系统生成仅包含与ArcGIS Schema View Package相关联的元素的Workspace XML文档。

导出ArcGIS Schema View包时包括哪些相关元素？

这些规则在导出ArcGIS Schema View包时适用：

依赖关系是使用UML依赖关系连接器建模的
生成的架构中包括ArcGIS架构视图所依赖（直接或间接）的包的所有元素
无论包含抽象类的Package是什么，都将导出包含元素从Abstract类继承的所有字段。
导出包含元素所引用的所有编码值域元素，而不管编码值域元素所在的包如何
如果ArcGIS Schema View包依赖于要素数据集包的一个或多个子包，则仅使用链接的子包中包含的那些元素导出要素数据集-不会导出直接包含在FeatureDataset包中的要素类，域和表。，因为对其子包之一的依赖性；因此，如果要导出整个功能数据集，则必须对功能数据集包本身使用依赖关系
如果包含元素的字段引用“编码值域”元素，则无论“ ArcGIS Schema View包”是否对“编码值域”元素的包有显式依赖，都将导出该“编码值域”元素。
如果包含的元素具有到另一个元素X的“关系类”连接器，并且ArcGIS Schema View中尚未包含元素X，则不会导出元素X和“关系类”连接器。日志文件将包含一个关系类连接器的名称列表，由于这个原因，该名称未导出

对部分模式进行建模的示例

考虑这个完整的工作区，其中包括三个名为A，B和C的要素数据集，以及三个名为DomainsA，DomainsB和DomainsC的编码值域包：

Complete ArcGIS schema workspace with Feature Datasets modeled in Sparx Systems Enterprise Architect.

“浏览器”窗口中的相应模型层次结构类似于以下内容：

如果仅要导出要素数据集A及其必需的元素，则可以将模式建模为包含单个要素数据集的部分模式，如下所示：

Partial ArcGIS schema

（此图等效于本主题开头提供的第一个图。）假定点A不依赖其他元素，则生成的模式将仅包括FeatureDataset A及其要素类PointA。

现在假定点A继承自Abstract类AbstractClassB（在FeatureDataset程序包B中定义），并且A的一个字段在DomainsA程序包中定义了类型CodedValueDomainA1（如在下一个模型图中所示）。现在，即使部分模式A不明确依赖于Package B或Package DomainsA，相同的部分模式模型也将导致导出的模式包含AbstractClassB和CodedValueDomainA1的字段，因为部分模式自动包含通过继承或继承相关的元素。由字段类型引用。因此，导出器通过包含此类必需元素来帮助您生成有效的ArcGIS模式。

Partial dependencies in ArcGIS schema modeled using Sparx Systems Enterprise Architect.

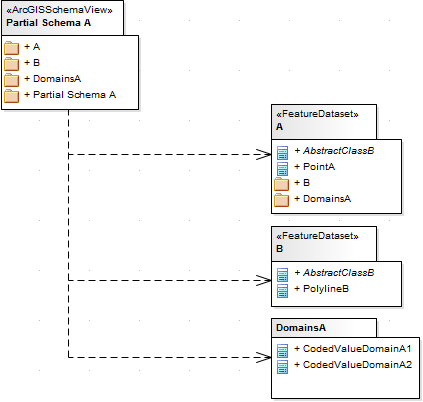

如果要在DomainsA中包括所有CodedValueDomain，在FeatureDataset B中包括所有要素类（包括它们依赖的任何域），则可以对此情况进行UML ，以通过直接和间接UML依赖关系连接器在部分模式中包括整个元素包，如图所示。。

Coded Value Domains in ArcGIS schema

您还可以通过间接依赖关系连接器包含软件包。例如，通过将包链接到要素数据集A，而不是将它们直接链接到ArcGIS Schema View，可以达到与上一示例相同的结果。

ArcGIS Indirect Schema

最后，如果要创建仅包含NestedPackage1中的元素的部分架构，则可以将场景建模为引用了Feature Dataset中的嵌套Packages的部分架构Package。

Partial ArcGIS schema

结果模式将包含一个名为C的功能数据集，其中包含NestedPackage1中的所有元素。 NestedPackage2中的元素将被排除，PolygonC也将被排除（假定与NestedPackage1的元素不存在显式关系）。
