创建架构配置文件

模式概要文件将模式的名称,技术和内容标识为定义如何生成模式的前提。您可以根据需要创建和编辑任意多个架构概要文件。模式概要文件绑定到一种技术,并且将映射到生成的模式或子设置转换。

访问

色带

开发>模式建模>模式编辑器>打开模式编辑器

创建一个新的配置文件

如果要为特定技术创建模式,请首先打开一个已加载了必要的元模型的模型。使用模型向导和/或从Sparx RAS / Cloud服务中, Sparx Systems可以使用许多元模型。请按照以下步骤构建新的配置文件。在显示Schema Composer的情况下,单击“新建”按钮并选择配置文件类型,即Schema或Transform。

Transform profliles can be used to produce compliant sub models from a core model

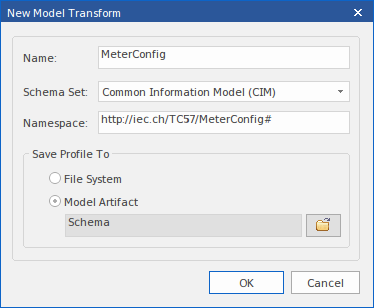

新配置文件屏幕

选项

行动

也可以看看

模式集

选择要使用的标准,或选择“通用”选项。

命名空间

根据您选择的标准,此字段可能采用自动值或保持空白。如果空白,请提供相关的名称空间。有关在Schema Composer中如何管理名称空间的描述,请参考下一部分。

将个人资料保存到:

概要文件可以存储在文件系统或模型中。存储在模型中的配置文件可以与其他人共享,而文件系统配置文件是私有的。

单击此按钮以在Composer中编辑新架构。

命名空间

创建新的概要文件时,可以指定目标名称空间和名称空间前缀。模式通常涉及多个名称空间,并且Schema Composer在单个模型中为此提供支持。标识名称空间的方案是Package上存在两个特定的属性。这些属性是“ URI”(用于指定名称空间)和“别名”(用于提供名称空间前缀)。这些属性可以出现在直接包或父包上。如果存在,则Class的元素将采用该名称空间。在没有名称空间的地方,类将采用创建概要文件时指定的目标名称空间。

保存个人资料

单击更新按钮以保存刚刚创建的配置文件。

笔记

  • 为NIEM创建和生成架构的过程在MDG Technology for NIEM帮助主题中有其他说明
  • 该架构作曲家在支持Corporate , Unified和Ultimate的版本Enterprise Architect
