商业动机模型

此文本来自《商业动机模型规范》文档(OMG文档,BMM 1.3,dtc-14-11-06,第1.1节,第1页)。

“业务动机模型提供了一种用于以组织方式开发,交流和管理业务计划的方案或结构。具体地说,业务动机模型...:

  • 确定促使制定业务计划的因素。
  • 识别并定义业务计划的元素。
  • 指出所有这些因素和元素之间的相互关系
这些要素包括为业务提供治理和指导的要素-业务策略和业务规则。

BMM的结构为易于构造的工具的逻辑设计提供了基础,这些工具用于存储,交叉引用和报告商业企业的业务计划要素。”

商业动机模型(BMM)通过Enterprise Architect安装程序提供的商业动机模型MDG技术与Enterprise Architect集成。

从15.0版开始, Enterprise Architect的Corporate , Unified和Ultimate版本提供了此功能。

访问

单击“透视图”图标(在显示屏的右上角),然后选择“业务建模>业务动机”;将显示“模型向导”。

选择以下之一:

  • “模型模式”标签和其中一个模式,用于将模板BMM模型添加到所选包中,或者
  • 在“图表”选项卡上,选择“ BMM> BMM图表”,将一个空的商业动机模型图添加到选定的程序包; “ BMM”页面显示在图表工具箱中

用商业动机模型建模

从商业动机模型开发模型并不难。元素和连接器的类型很多,它们提供了一个广泛而通用的平台来创建图表和模型。商业动机模型元素的结构简单,主要由名称或ID和文本组成,因此可以轻松快速地建立结构。

设施

描述

也可以看看

Enterprise Architect BMM

您可以使用MDG技术为业务动机模型在Enterprise Architect快速轻松地开发业务动机模型图。 BMM设施以以下形式提供:

  • 通过“新图”对话框创建的BMM图类型(“业务模型> BMM”)

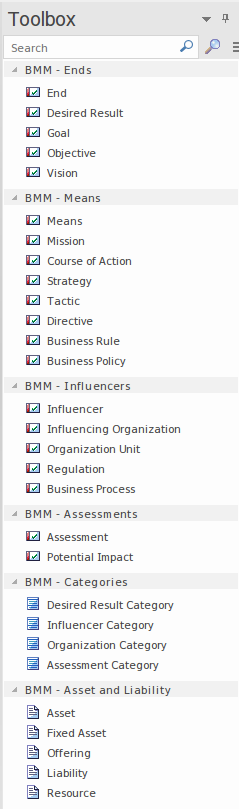

  • 图表工具箱中的“ BMM”页面,提供BMM元素(定型UML元素)
  • “工具箱快捷菜单”和快速链接器中的BMM元素和关系条目
快速链接器 工具箱快捷菜单 添加新图

示例图

您可以从“模型向导”的“模型模式”选项卡的“商业动机视角”页面上的“ BMM示例-披萨公司”模式重新创建此图。

学到更多
