神器

工件是系统使用或产生的任何物理信息。在Enterprise Architect ,工件由Artifact元素表示,该元素可以具有多种构造型之一,以将其定制为特定目的,包括示例中的内部操作和模型内的结构。工件可以具有关联的属性或操作,并且可以根据它们代表的对象进行实例化或与其他工件关联。

您可以通过从“图表”工具箱的“工件”页面或根据类型从其他几个工具箱页面之一拖动“工件”图标之一来创建工件元素。工具箱的“常用”页面上还具有通用的“工件”图标,将其拖到图表上时,即可选择要创建的工件类型。

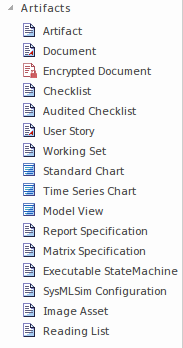

The Artifact page of the diagram toolbox in Sparx Systems Enterprise Architect.

伪影的类型

Different kinds of UML Artifact element that can be created using Sparx Systems Enterprise Architect.

类型

描述

也可以看看

(基础)神器

基本工件定义了流程中使用的外部工件以及流程中生成的内部工件,例如模型文件,源文件,数据库表,开发交付品或支持文档。由工件表示的文件在元素的“属性”窗口的“文件”选项卡上列出。

要打开工件代表的文件,请单击图上的元素,然后按Ctrl + E。每个文件都可以在Diagram View工作区中的单独选项卡上打开(如果可以在Enterprise Architect打开文件),也可以在默认Windows查看器/编辑器中打开该文件类型(如果不能在Enterprise Architect打开文件)。

对于具有关联文件的任何其他类型的元素,也可以从“文件”选项卡(在Windows默认编辑器中打开)中分别启动文件。

创建文件工件 相关档案 生成,保存和加载配置文件报告

文件工件

文档工件是具有“文档”原型的工件。您可以使用图工具箱的“工件”,“组件”,“文档”或“部署”页面创建文档工件,并将其与RTF文档或CSV文件关联。

双击元素以显示“链接文档编辑器”。创建链接文档后,图上的“文档工件”元素在右下角显示一个“ A”符号。

Document Artifact, one of the kinds of UML Artifact elements that can be created in Sparx Systems Enterprise Architect.

链接文件 将快速链接器定义添加到配置文件

清单工件

清单工件提供了用于生成项目列表的功能,每个项目都有一个复选框,可用作清单。您可以将每个复选框默认设置为选中或未选中,并将所有选中的选项设置为灰色或删除掉,以便未选中的选项更加突出。然后,最终用户可以使用元素来标记已获得的项目或已完成的活动。

“扩展需求”工具箱页面中提供了此工件的一个版本-需求清单。它自动包含一个好的需求的十个特征,供需求作者在检查其需求已设置为可显示这些特征时对其进行勾选。

Image showing a Checklist element, one of the kinds of UML Artifact element that can be created in Sparx Systems Enterprise Architect.

使用清单和经审核的清单工件

审核清单工件

该工件与检查清单工件相同,不同之处在于它具有关联的“审核日志”页面,该页面可识别对清单所做的任何更改,更改的时间,更改的人以及更改的内容。这是一个非常有用的项目管理工具,为清单的使用增加了跟踪和责任感。

使用清单和经审核的清单工件

加密文件伪像

加密文档工件用于创建和保存自动加密的链接文档,如果没有输入密码,则无法在Enterprise Architect打开和自动解密该链接文档。因此,您可以使用生成的Artifact元素来记录敏感信息,通过分配密码可以保护敏感信息免受常规访问。

当您从工具箱的“工件”页面上将“加密文档”图标拖到图表上时,将显示提示输入密码。输入此密码后,您可以创建链接文档。此后,当任何用户尝试打开文档时,都会显示相同的密码提示。如果用户未提供您最初指定的密码,则不会打开该文档,而如果提供了正确的密码,则该文档将被解密和打开,并且可以查看和编辑文本。

您无法更改密码,也不能从工件中删除链接文档(尽管您可以删除工件本身)。

其他显示“普通”链接文档的工具(例如“文档”窗口或报告生成器)将忽略加密的文档。

加密的文档在工具箱页面,图表和浏览器窗口中以红色的“文档”图标Encrypted icon指示。

链接文件

用户的故事

User Story Artifact提供了一种在敏捷方法(例如极限编程(XP))的上下文中记录业务用例的方法。在链接文档中,定义业务系统必须提供的功能;它以简单,简明的格式捕获需求的“谁”,“什么”和“为什么”。 User Story Artifact的行为与Document Artifact相同,提示您选择链接文档模板作为文档的基础。

工作集工件

工作集工件定义了一个工作集,该工作集会打开各种窗口,图表和视图,从而重新创建您经常使用的工作环境。

  • 要创建或修改工作集,请右键单击元素,然后选择“编辑工作集”选项
  • 要执行工作集以打开定义的窗口和视图并执行任何命令,请双击元素
工作集

自定义表格工件

自定义表格工件会生成一个图表对象,该图表对象以类似于电子表格的网格格式显示自定义数据,从而在适用的位置提供有关元素,图表或项目管理的额外“非建模”信息。

标准图

标准图表工件提供了用于在模型中的数据方面生成饼图或条形图的工具。它将三个“图表详细信息”选项卡添加到元素“属性”对话框的标准选项卡中。

将元素添加到图中后,双击它。元素“属性”对话框将在“图表详细信息-来源”选项卡上自动打开。定义图表类型和数据源,然后继续定义要应用的所有过滤器以及图表的显示方式。

定义图表后,只要打开父图表,它就会自动显示最新信息。

标准图表数据 图表外观

时间序列图

时间序列图表工件提供了用于随时间生成模型属性的线性图的工具。

将元素添加到图中后,双击它。元素“属性”对话框将在“图表详细信息-来源”选项卡上自动打开。定义要从中提取数据的包以及要对数据进行采样的时间间隔。然后继续定义图表的外观。

定义图表后,只要打开父图表,它就会自动显示最新信息。

定义时间序列图

模型视图

模型视图工件提供了用于在模型中的数据段上生成表格模型视图图表的功能,这些图表是使用自定义SQL搜索提取的。

将元素添加到图中后,双击它。元素“属性”对话框将在“图表详细信息-来源”选项卡上自动打开。定义SQL搜索以提取并制成表格信息。

定义图表后,只要打开父图表,它就会自动显示最新信息。

定义模型视图图

报告规格

报告规范工件封装了报告定义。在图上创建元素后,双击该元素以显示“生成文档”对话框,在该对话框上输入报告参数并生成报告。

创建报告规范后,每次双击Artifact元素时,“ Generate Documentation”对话框都会再次显示具有相同报告参数的对话框。您可以继续生成相同的报告,或在必要时更改参数。如果您更改参数,则会重新显示它们,直到您再次更改它们为止,

产生文件

矩阵规格

矩阵规范工件封装了关系矩阵概要定义。在图上创建元素后,双击它以显示“矩阵规范”对话框,在其中创建配置文件定义。概要文件采用元素的名称。 Artifact中定义的概要文件独立于包含Artifact元素的Package,因此可以指定除父Package之外的源Package和目标Package。

创建配置文件定义后,每次双击Artifact元素,关系矩阵都会显示并应用了配置文件。

要编辑配置文件,请在工件上单击鼠标右键,然后选择“文档|编辑矩阵配置文件”选项。

创建矩阵配置文件

可执行状态机

可执行StateMachine工件是一种工具,您可以通过它通过仿真生成,构建(编译)和执行StateMachine或StateMachines的复合体的代码。

每个StateMachine是Class元素的子元素;当您将“类”从“浏览器”窗口拖动到Artifact元素上时,它将作为零件粘贴到Artifact中。您可以将多个类(因此也可以将零件)粘贴到单个工件中。

设置了可执行StateMachine Artifact之后,您可以在Artifact上使用简单的上下文菜单选项对绑定在Artifact中的所有StateMachines进行代码生成,构建和执行操作。

代码生成-StateMachines

业务流程模拟

当在系统上安装并注册了BPSim Simulation Engine时,Business Process Simulation Artifact将出现在工具箱的“ Artifacts”页面中。您可以将Artifact用作业务流程模拟配置的容器和访问点,该流程定义了要模拟的业务流程模型以及在模拟过程中要应用的参数。

将工件拖到图上时,将显示提示,从中可以选择从控制,资源,时间(时间)或全部三个角度创建BPSim配置。选择适当的选项;将显示“配置BPSim”窗口。

BPSim配置

BPSim结果图

安装BPSim Simulation Engine并将其注册到系统后,BPSim结果图表和BPSim自定义结果图表工件将显示在工具箱的“工件”页面中。这些工件生成的图表反映了BPSim模拟的选定结果:

  • BPSim结果图表-生成一个图表,以反映一系列标准BPSim模拟中的选定结果
  • BPSim自定义结果图表-生成反映一系列自定义BPSim模拟结果的图表
对于其他图表工件,可以快速配置两种BPSim图表类型,以线形图,二维条形图或3维条形图的变化形式显示模拟结果。两种工件都操作的结果被捕获在业务流程模拟过程中自动生成的结果工件中。
BPSim图表

SysMLSim配置

该工件可以访问“配置SysML仿真”窗口,并且包含特定的SysML仿真配置。要访问“配置SysML仿真”窗口,请双击工件或右键单击并选择“显示SysML配置”选项。

配置SysML仿真

图片资产

图像资产是用于在模型中存储图像的模型元素。您可以通过将“图像资产”图标拖动到图表上并选择一个图像文件,或者将图像文件从文件系统直接拖动到图表上来创建它们。 Enterprise Architect创建一个Image Asset Artifact,然后将文件中的图像存储在Artifact中作为“拥有的图像”。该元素可以在图上显示为图像或矩形元素。要在它们之间切换,请右键单击该对象,然后单击“显示拥有的图像”选项。

当工件显示为图像时,您可以双击它以显示元素“属性”对话框。如果工件以元素格式显示,则双击该工件将在默认的图像外部查看器中打开图像。

通过将超链接插入到Image Asset元素,可以在模型文档中以与来自Image Manager的图像相同的方式在模型文档中使用Image Asset图像。创建超链接时,系统会提示您选择要链接到的对象的类型。单击“元素图像”,然后从列表中选择适当的图像资产元素。如果按住Ctrl键并单击超链接,则图像将显示在图像的默认外部查看器中。生成报告时,使用其“拥有的图像”呈现超链接的图像资产元素。

图像资产

阅读清单

阅读列表工件提供了包含对任务或过程特别重要的信息的元素列表。目的是将每个元素的信息按照在阅读列表中组织元素的顺序显示在“文档”窗口中。 “文档”窗口提供“下一个”和“上一个”选项以在元素之间移动。

使用阅读清单工件
