观点和观点概述

架构视图和观点是一种强大的机制，可为利益相关者提供在存储库中创建的企业架构的相关且有意义的可视化。每个利益相关者（或更常见的是，一个利益相关者团体）通常都会有不同的关注点和兴趣，因此，“视图和观点”机制提供了一种可靠的方式，可确保他们从阐明企业体系结构的工作中获得价值。本质上，视图是从特定角度（视点）“查看”时看到的内容。

该工具在许多不同位置都内置了对Viewpoint机制的支持。两个最重要的地方是：

• ArchiMate的模型向导视图和视点
• 可从“图”窗口中获得的图视图

使用工具箱创建视图

Enterprise Architect还支持使用Diagram Viewpoint机制从空白画布创建View，该机制允许您选择示例Viewpoint作为新图表的基础。选择任何可用的视点会导致创建新图，并显示一个工具箱，其中“视点”页面仅显示该视点的可用元素。

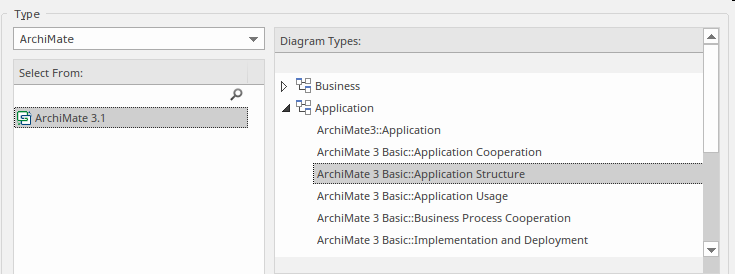

图：显示新图对话框中可用的视图。

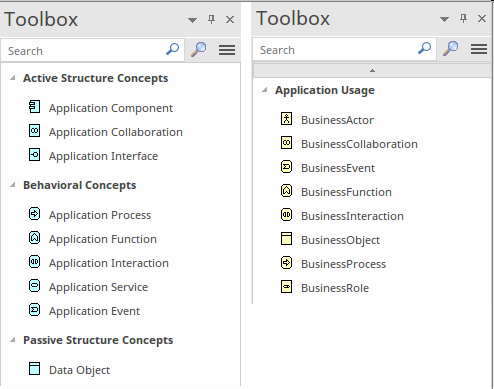

在下一个图中，我们看到两个适用于“应用程序使用情况”视点的“工具箱”页面。第一页包含用于Viewpoint的应用程序层元素的子集，第二页包含业务层元素的子集。

图：显示列出了所选视点的可用元素和关系的工具箱。

可以将元素从“工具箱”页面拖放到打开的图中，这将创建一个新元素并将其添加到打开的图中。还可以从“浏览器”窗口中将适用的元素拖到该图上，这允许将已创建或在其他图中使用的现有元素添加到当前图中。例如，可能在较早的时间创建了应用程序服务和业务流程，并且可以将它们添加到包含新应用程序组件的图表中，该新应用程序组件已添加到应用程序使用情况视点。

在此图中，我们看到Enterprise Architect小组之外的建模者已经创建了一个UML实现关系，从实现模型中的UML组件到ArchiMate组件，从而在不违反任何ArchiMate语言语法规则的情况下链接了两个不同的学科。

图：显示如何将ArchiMate元素链接到模型元素

使用向导创建视图

Enterprise Architect完全支持视图和视点，并具有强大的“模型向导”模式，可以方便地创建每个视点，并可将其注入到任何位置的资源库中。此图像显示在浏览器窗口工具栏中选择以打开“模型向导”的图标。
