内部框图

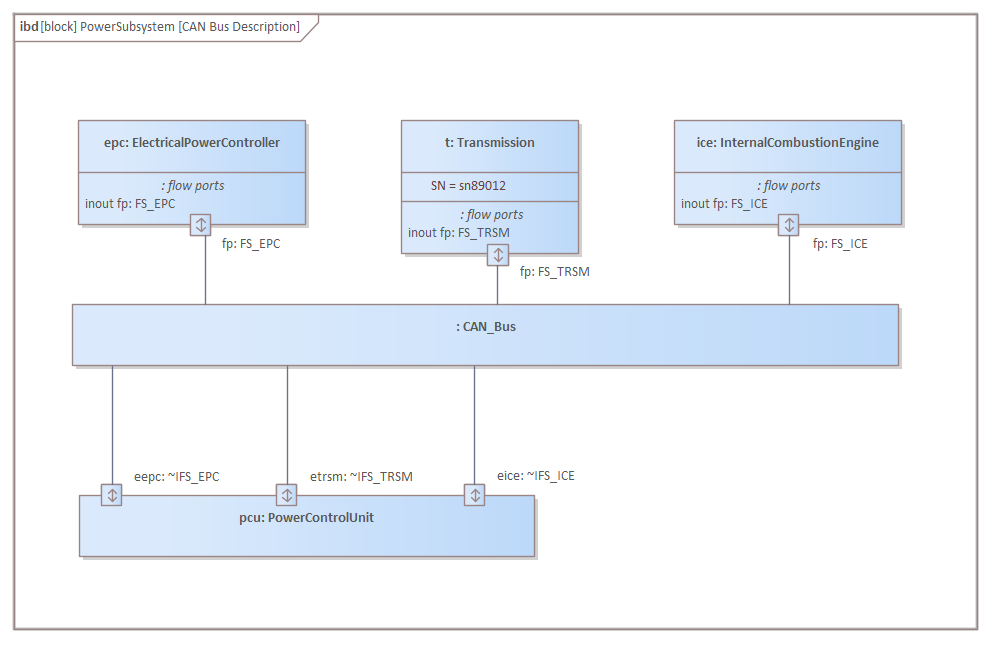

内部方框图提供了一种通过使用端口和连接器连接在一起的零件属性来查看块组成的方法。该图对于显示模块的组成(由图框表示)以及构成模块的各个部分之间的输入和输出流很有用,需要时可以在连接器上指示流向。

元素

可以在“块定义”图中出现的主要元素是:

  • 属性
  • 连接器属性
  • 分布式财产
  • 流动特性
  • 绑定参考
  • 最终路径多重性
  • 信号
  • 港口

可以在“块定义”图中出现的主要连接器是:

  • 项目流
  • 连接器
  • 绑定连接器
  • 相依性

工具类

各种工具可用于结构建模和内部框图,包括:

  • 图表过滤器-允许用户从图表中过滤元素以实现更具体的关注,
  • 平移和缩放-使建模者或查看者可以轻松地在大型图表中移动,
  • 电子表格(CSV)导入和导出-允许从模型导入或导出电子表格中的内容,
  • 文档-允许以各种格式从模型生成正式或非正式文档,
  • 可追溯性-提供元素与其他模型元素之间关系的层次结构视图,
  • 责任窗口-提供元素重要职责的综合视图,包括约束,需求和方案
  • 关系矩阵-关系矩阵允许在矩阵中可视化模块(或其他元素)与其他元素(例如需求和用例)之间的连接。

用法

内部块图用于为块的内部结构建模,包括块的各个部分以及这些部分之间的关系。
