数据字典

数据字典（有时称为元数据存储库）用于定义数据元素的标准定义，以便涉众可以一致地使用和应用数据元素，并且可以由许多解决方案共享。这些数据元素通常存储在电子表格，文字处理工具甚至专用的元数据存储库中。使用Enterprise Architect ，可以将定义与解决方案存储在同一存储库中，并且所有利益相关者（包括业务和技术角色）都可以引用这些定义。可以创建定义数据元素的数据字典，其中包括诸如名称，别名描述和允许值之类的详细信息，并包括是否允许多个值。还可以创建从定义派生的用法示例（类实例），这可以帮助某些涉众了解字典中定义的元素。

本节列出了可用于执行此业务分析技术的Enterprise Architect中可用的主要工具。当在特定上下文中应用该技术时，建模者可能会发现许多其他合适的工具。可从主题业务建模工具获得完整的工具列表。

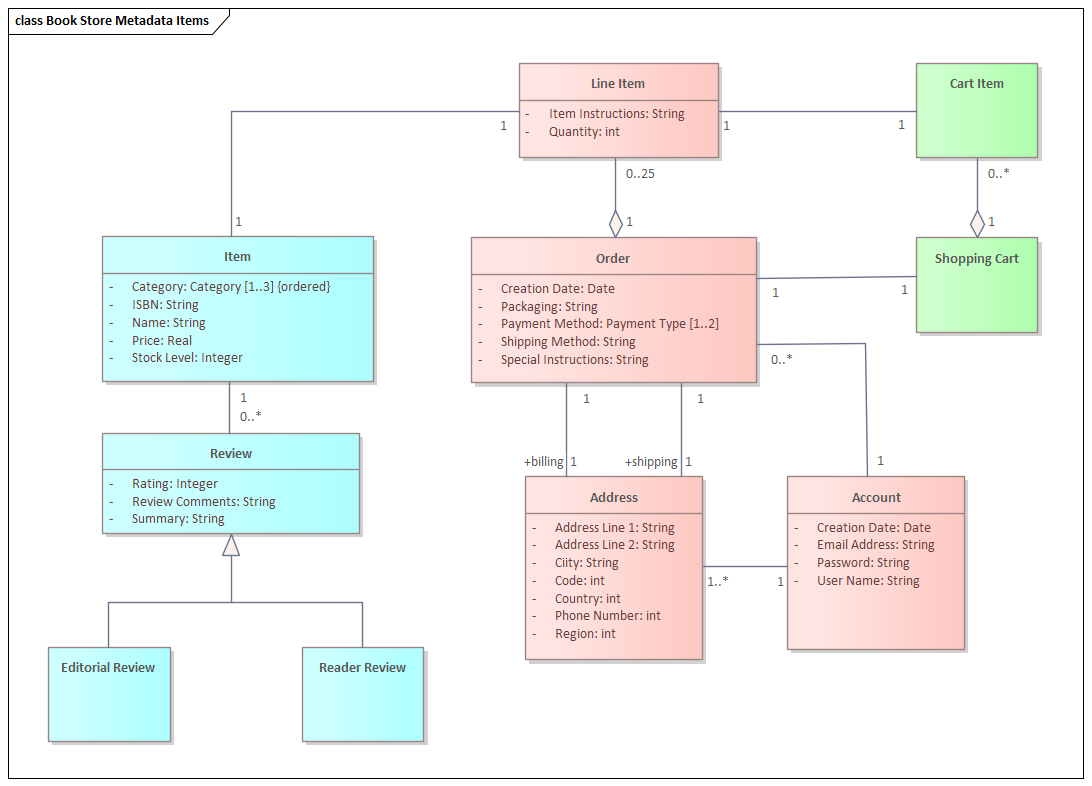

类图

类图可用于对域中的重要数据元素建模。使用UML类对元素进行建模，并且可以为每个类输入名称，别名，描述和详细信息，例如属性。可以使用诸如关联和通用化的关系将元素彼此关联。这些元素然后可以在整个模型中用作数据字典，包括在元素注释中可以引用它们的地方。

了解更多： 类图

数据库生成器

数据库构建器可用于创建数据字典。元素被建模为表，并且可以为每个表输入名称，别名，描述和其他详细信息，例如属性。可以为属性指定名称和描述，并可以定义其他详细信息，例如允许值的数量。

了解更多： Database Builder

实体关系图

实体关系图可用于定义数据字典的元素。可以使用多种不同的表示形式，但是Enterprise Architect使用的样式使用矩形表示实体，使用椭圆形表示属性，使用菱形表示实体之间的连接。

了解更多： 实体关系图

文献资料

Enterprise Architect具有强大而灵活的文档生成器，可以生成Docx和RTF字处理器文件，PDF和HTML报告。数据字典中定义的元素可以方便地生成并包含在文档中。这包括元素名称，别名，描述，类型以及各种其他信息，包括属性，标记值和与其他元素的连接。存在一种复杂的模板工具，该工具提供了一系列内置模板，并允许用户创建自己的，定义样式，图像和各种其他格式设置的选项。

了解更多： 文档
