创建图元素和关系

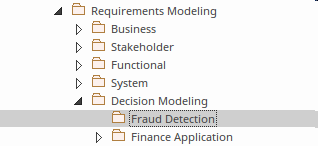

一旦建立了模型结构，并针对您的需求量身定制了应用程序，包括选择DMN透视图和适当的工作区，您就可以开始创建图和元素了。尽管可以在不先创建图的情况下创建元素，但通常的做法是先将图创建为画布，以显示元素的可视化方式。您需要做的第一件事是在“浏览器”窗口中为图表选择一个位置。例如，您可能正在从事一个项目，并在“决策建模包”下定义了一个名为“欺诈检测”的包。通过选择“欺诈检测”包，您将告诉Enterprise Architect这是您要插入新的“决策要求”图的位置。

在接下来的几节中，我们将学习如何创建图表并添加元素，关系（需求）和工件，以定义描述重要决策，其输入数据和知识来源的模型。

创建和查看图

决策模型表示法实际上是一种视觉语法，尽管存在不可见的语法项，但大部分语法还是通过图表直观地表达和查看的。因此，重要的是能够创建和查看图表，因为这些图表将有效地定义表达决策内容的句子。 Enterprise Architect是一种灵活的工具，并提供了许多打开现有图并创建新图的方法，包括：

从功能区中选择：

从浏览器窗口标题栏中选择：

从浏览器窗口上下文（右键单击）菜单中进行选择：

无论选择哪种方法，都可以从“新建图”对话框的“图类型”面板中选择DMN图类型。

要打开现有图，请在“浏览器”窗口中找到它，然后双击或右键单击并从图的上下文菜单中选择“ 打开 ”。

让我们继续创建一个决策需求图（DRD），以表示“欺诈检测”决策模型。选择“决策需求”图作为图类型，然后输入一个适当的名称（注意，“包”的名称将用作默认名称）。单击确定按钮后，将创建并打开一个新的（空白）DRD图，并且将显示DMN工具箱，供您或您的团队成员准备创建元素和关系。如该图所示，一个新节点将被添加到“浏览器”窗口中，位于所选“包”的下方，代表该图。可以在任何时候重命名该图或将其移动到其他位置，并且可以添加或更新该图的属性。

Enterprise Architect将创建一个带有看不见框架的图表画布，该框架代表图表的边框。标题信息包含在画布的顶部，并显示图名称和图类型。可以根据需要在文档和其他输出中显示逻辑示意图框架

向图中添加元素

打开新（或现有）图后，您就可以开始创建元素和关系来描述决策了。基本上可以将两种类型的对象添加到图中：

新元素- 通过从工具箱中拖动一项并将其拖放到图表画布上来创建
现有元素- 通过从浏览器窗口中拖放元素来放置在图上

如果您要开始一个新项目并刚刚设置好您的存储库，则通常不会在“浏览器”窗口中包含任何元素，因此您将更多地使用第一个选项并从“工具箱”中创建元素。随着项目的进行，使用第二个选项并将现有元素从“浏览器”窗口拖动到图上将变得更加普遍。

我们将创建一个新的决策，因此将决策项从“工具箱”拖放到图画布上。元素将被赋予默认名称'Decision1'。现在，使用通常停靠在图表侧面的“属性”窗口，通过键入默认名称“ Decision1”将元素的名称更改为“欺诈级别”。

这将在“浏览器”窗口和图中更改元素的名称。返回到该图，您将看到新添加的名为“欺诈级别”的决策。

现在，我们可以使用相同的方法添加任意数量的其他元素，包括其他决策，输入数据，业务知识模型等。这些其他元素都可以从“工具箱”中获得。

向关系图添加关系

一旦添加了两个或多个元素，就可以将它们与关系联系起来，它们之间的关系提供了模型中不同元素之间的语义粘合。例如，使用信息需求关系将输入数据元素连接到决策元素。可以将连接器添加到图中的主要方法有两种：

快速链接器- 一种直观的图表设备，通过拖动快速链接器箭头（在元素右上方）和另一个图表对象之间的链接来启动。
工具箱项目- 可以在工具箱中选择连接器，然后将其拖到两个图对象之间。

这两种方法都会导致在两个元素之间绘制指定的连接器。需要格外小心，以确保您向正确的方向拖动-DMN信息需求连接器显示客户A需要供应商B的信息，因此您从A拖动到B；但是信息流是从供应商B到客户A的，因此结果箭头从B指向A。相同的逻辑适用于知识需求连接器。

无论使用哪种方法，结果都将是连接两个决策的信息需求关系。可以更改连接器的方向和样式，并且可以添加任意数量的航路点，以在开发模型时以不同的方式进行布线。此图显示了添加连接器的结果，如果建模者无意间以错误的方向添加了连接器，则可以通过访问连接器上下文菜单的“ 高级”子菜单中的选项来方便地将其反转。
