观点

Enterprise Architect被广泛的团队使用,从在最高层次上为组织变革和战略方向建模的高管和业务架构师,到在最低层次上为基础架构和实施模型的建模的技术架构师,还有大量其他学科。之间。其中一些额外的学科包括业务,流程和需求分析师。信息,数据,应用程序和安全架构师;系统和产品工程师;测试人员Scrum大师等等。

Enterprise Architect具有强大的可用功能指南针,可以支持这些学科,如果一并看,可能会让人不知所措。为了确保建模人员可以始终专注于工作并专注于他们在特定时间执行的角色,已创建了Perspectives以将功能(包括建模语言和示例模式)捆绑在一起。这使一个人只需切换到另一个“视角”就可以有效地改变角色并集中精力-就像戴上另一顶帽子一样。选择透视图后,该工具会立即更改以隐藏不相关的功能,并仅显示为该透视图定义的功能。一些建模者可能会在角色或项目的整个生命周期中选择或分配一个“透视图”,而其他一些建模者可能一天要切换五到六次“透视图”。

透视图是完全可配置的,允许对语言构造和工具功能进行细微的包含(从而排除);这可以在整个模型级别,安全组级别或个人级别上完成。

观点:

  • 是技术的选择-一些特定于许多建模语言中的一种-及其模型和图表
  • 针对特定领域的建模方案量身定制;当您在特定域中工作时,可以应用“透视图”来公开适当的设施并隐藏所有其他设施
  • 消除了在继续工作之前必须识别和评估多种技术的烦恼
  • 帮助您选择和应用特定建模语言或技术的环境,从而使您能够高效,高效地处理手头的任务
  • 当您的建模重点发生变化时,可以帮助您在工具之间轻松快捷地切换;您只需从“透视图集”列表(选择它们所支持的域)中选择另一个“透视图”,然后Enterprise Architect隐藏先前技术的功能并应用新环境
最初,您可以从13种内置透视图集及其提供的80多种透视图中进行选择。随着您使用Enterprise Architect进行建模的经验不断发展,并且您的工作变得更加具体,您可以为自己或模型的所有用户创建自定义的Perspectives。这可以帮助您使用可能最近导入和激活的技术,或应用内置集中未关联的技术的组合。

总览

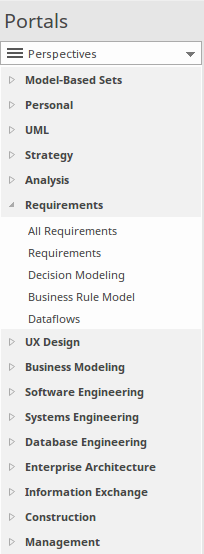

您可以通过屏幕右上方的“透视”选项,或者通过“设计>模型>透视>单透视”功能区选项,或者直接通过“门户”窗口中的Perspective Portal,选择并切换到所需的Perspective。

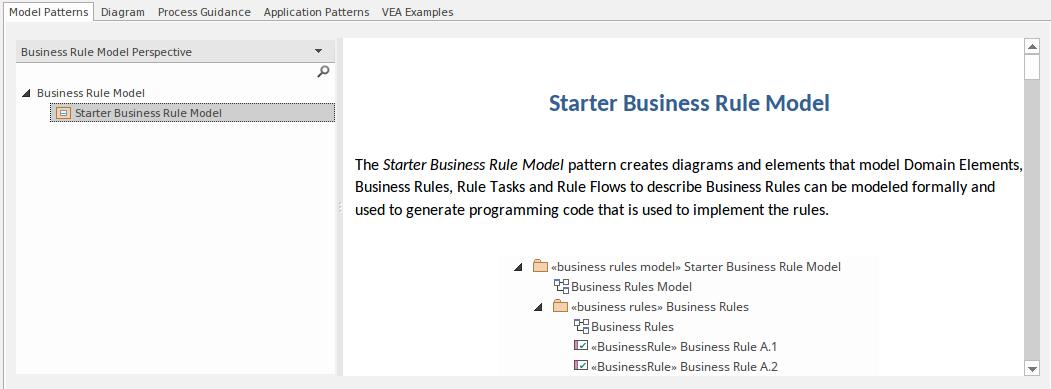

选择一个内置的Perspective会自动打开“模型向导”,该向导提供了一组丰富的新模型模式和指导说明,并进行了过滤,以将可用的模式,技术,图表类型和其他建模结构缩小到所需的精确集合,并且具有相似的功能。图工具箱页面和对话框上的操作。这可以帮助您以最小的“噪声”和最大的保真度快速构建准确,集中的模型。

应用透视图主要通过“模型向导”,“新建图”对话框,“图工具箱”和“定型”对话框生效,以创建模型结构。窗口和对话框还允许立即交换透视图,从而使查找和更改所需的确切建模工具变得容易。

为极大地促进涵盖多个学科和建模领域的建模,选择“透视图”可将其技术作为可用的开发工具,而所有使用隐藏技术的现有模型结构仍可正常渲染和工作。如果您有一个包含BPMN View和SysML View的模型,则可以应用Perspective来支持BPMN结构的创建,并且在BPMN开发中仅查看BPMN模板和Toolbox项。但是,如果在此工作期间打开SysML图,您仍将看到SysML工具箱页面,属性页面和选项,使您能够正确检查该图。

为了进一步增强您的建模体验,您还可以使用“透视集”窗口过滤透视图,隐藏完整的透视集或单个透视图。这使您可以将可供选择的“透视图”列表减少到仅可能使用的那些。例如,在插图中,“策略”集未显示“风险分析”透视图-这已被有选择地隐藏。

此外,模型管理员可以定制每个用户安全组可用的“透视图”和/或功能区,作为每个组的“透视图设置”或“功能区集”。这将根据用户的安全组(而不是他们的个人选择)过滤可供用户使用的视角。请参阅安全组透视图帮助主题。

无论选择哪种透视图,所有编码语言,模板,RTF模板和图像都将立即可用。

有关使用“透视图”的特定说明,请参阅“ 使用透视图帮助”主题。

系统观点

Enterprise Architect提供了80多种直接内置于应用程序中的透视图,这些透视图经过精心设计以与建模人员执行的众多角色保持一致。这些“透视图”被分组为“集合”,可让您快速,轻松地找到正确的“透视图”,包括:

  • 为战略,BPMN,业务分析等提供业务设置,帮助业务用户专注于当前任务
  • SysML,MBSE,软件,仿真等,用于系统工程师和软件工程师
  • ArchiMate,TOGAF,Zachman Framework和GRA-UML,特定于版本的集,可为企业架构师的需求提供最常用的工具
  • 项目经理的SPEM,流程指南和MDG技术生成器
每套都包含许多相关且有用的视角。此图显示了三个透视图集的示例,每个透视图集都包含许多透视图。

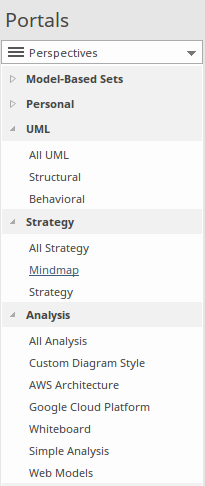

Showing the first three perspective sets in Sparx Systems Enterprise Architect.

有关内置透视图的更全面描述,请参见“ 透视图帮助类型”主题。

定制视角

除了内置的Perspectives,您还可以在“基于模型的集合”或“个人集合”选项卡上创建任意数量的Perspectives。内置透视图或系统通常包含一种语言或技术-例如,业务流程模型和表示法(BPMN)透视图允许您仅关注BPMN-自定义透视图允许您在开放式视图中打开多种技术同时。例如,如果您定期创建原型,则可能需要创建一个“原型”透视图,以对您在工作中使用的技术和建模语言进行分组。

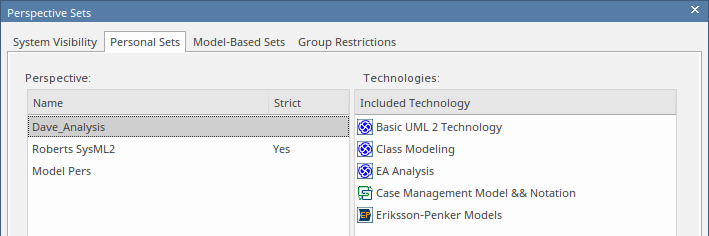

Creating a personal perspective in Sparx Systems Enterprise Architect.

自定义透视图不会自动打开“模型向导”。

随着您执行的角色随时间变化,可以创建,修改和删除这些自定义透视图。有关创建自定义透视图的信息,请参阅“ 自定义透视图帮助”主题。
