WSDL模型

1个

在浏览器窗口中，创建所需的顶级项目结构（模型和视图），然后单击适当的视图。

2

单击浏览器窗口标题下拉列表中的“新软件包”选项。

显示“新模型包”对话框。

3

在“名称”字段中，输入新程序包的名称，然后选择“创建图”单选按钮。

4

单击确定按钮。

显示“新图”对话框。

5

在“名称”字段中，输入新图的名称。

在“选择自”面板中，选择“ UML结构”，然后在“图类型”面板中，选择“类”。

6

单击确定按钮。

在浏览器窗口中，双击新图名称旁边的图标。该图将在图视图中打开，并且在“图工具箱”中显示“类”页面。

7

在工具箱中，单击以显示“查找工具箱项”对话框并指定“ WSDL”，然后从结果中选择“工具箱”页面。

显示“ WSDL”工具箱页面。

8

单击工具箱中的“名称空间”图标，并将其拖到“类”图中。

显示“ WSDL命名空间属性”对话框。

输入WSDL包名称和目标名称空间的URL。您可以稍后编辑这些值。

9

单击确定按钮。

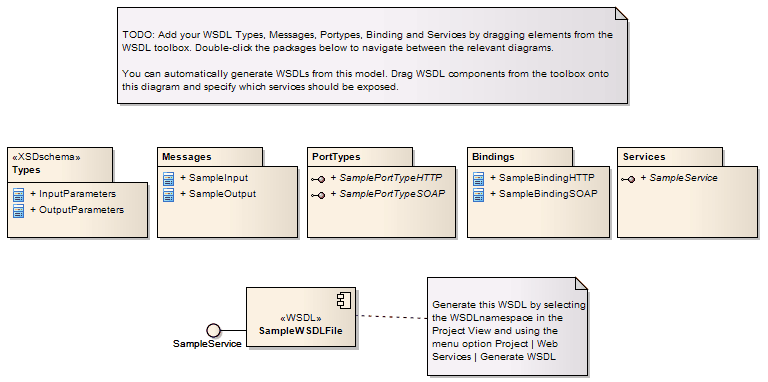

在图上创建了样本“ WSDLnamespace”原型包结构，并在浏览器窗口中显示，展开了完整的模型结构。

模型结构由以下子包组成，并带有一个概览图以在它们之间进行导航：

• 类型：在类型图上包含Web服务传递的数据的XSD类型。
• 消息：包含WSDL消息，建模为UML标有刻板印象«WSDLmessage»类
• PortTypes：包含WSDL端口类型，建模为带有原型«WSDLportType»的UML接口
• 绑定：包含WSDL绑定，建模为实现PortType的UML类。
• 服务：包含WSDL服务，建模为UML接口，并与每个公开的绑定关联

10

在其相应的Package中对每个WSDL构造进行建模。
